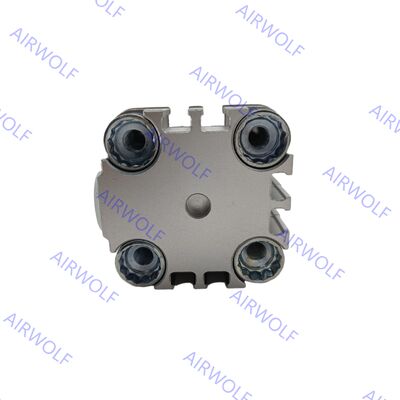

ADVU-40-5-P-A ADVU-40-5-A-P-A,-10,-15,-20,-25,-30,-40,-50,-60,-80 Cilindro compacto de doble efecto Festo
El diseño técnico del cilindro compacto ADVU de Festo enfatiza la fiabilidad, la facilidad de uso y la integración. Funciona como un actuador de doble efecto, con fuerzas teóricas claramente definidas tanto para la carrera de avance como para la de retroceso a presiones estándar. La detección de posición se puede lograr eléctricamente utilizando sensores como la serie SM...-8 o neumáticamente con el SMPO. El cilindro está diseñado para un funcionamiento sin lubricación con aire comprimido limpio y seco y cuenta con una clase de resistencia a la corrosión (CRC) de 2, adecuada para entornos con estrés moderado. Con múltiples opciones de montaje (orificio pasante, con accesorios), conexiones neumáticas estándar (M5 o G1/4) y una construcción ligera, la serie ADVU proporciona una solución precisa y eficiente energéticamente para lograr un movimiento lineal preciso en espacios confinados en diversas industrias.
Códigos de pedido:
| Código de artículo |
Pistón (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
Código de artículo |
Pistón (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
| ADVU-40-5-P-A |
40 |
5 |
156540 |
con rosca hembra |
ADVU-40-5-A-P-A |
40 |
5 |
156626 |
con rosca macho |
| ADVU-40-10-P-A |
40 |
10 |
156541 |
con rosca hembra |
ADVU-40-10-A-P-A |
40 |
10 |
156627 |
con rosca macho |
| ADVU-40-15-P-A |
40 |
15 |
156542 |
con rosca hembra |
ADVU-40-15-A-P-A |
40 |
15 |
156628 |
con rosca macho |
| ADVU-40-20-P-A |
40 |
20 |
156543 |
con rosca hembra |
ADVU-40-20-A-P-A |
40 |
20 |
156629 |
con rosca macho |
| ADVU-40-25-P-A |
40 |
25 |
156544 |
con rosca hembra |
ADVU-40-25-A-P-A |
40 |
25 |
156630 |
con rosca macho |
| ADVU-40-30-P-A |
40 |
30 |
156545 |
con rosca hembra |
ADVU-40-30-A-P-A |
40 |
30 |
156631 |
con rosca macho |
| ADVU-40-40-P-A |
40 |
40 |
156546 |
con rosca hembra |
ADVU-40-40-A-P-A |
40 |
40 |
156632 |
con rosca macho |
| ADVU-40-50-P-A |
40 |
50 |
156547 |
con rosca hembra |
ADVU-40-50-A-P-A |
40 |
50 |
156633 |
con rosca macho |
| ADVU-40-60-P-A |
40 |
60 |
156548 |
con rosca hembra |
ADVU-40-60-A-P-A |
40 |
60 |
156634 |
con rosca macho |
| ADVU-40-80-P-A |
40 |
80 |
156549 |
con rosca hembra |
ADVU-40-80-A-P-A |
40 |
80 |
156635 |
con rosca macho |
Ficha técnica:
| Datos técnicos generales |
| Pistón Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Conexión neumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Extremo del vástago del pistón |
Rosca hembra |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Fluido de funcionamiento |
Aire comprimido según ISO 8573-1:2010 [7:4:4] |
| Nota sobre el fluido de funcionamiento/piloto |
Posibilidad de funcionamiento lubricado (en cuyo caso siempre se requerirá un funcionamiento lubricado) |
| Diseño |
Pistón |
| Vástago del pistón |
| Amortiguación |
Anillos/placas de amortiguación elástica en ambos extremos |
| Detección de posición |
Mediante interruptor de proximidad |
| Tipo de montaje |
Con orificio pasante |
– |
| Con rosca hembra |
| Con accesorios |
| Posición de montaje |
Cualquiera |
| Condiciones de funcionamiento |
| Pistón Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Presión de funcionamiento |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Temperatura ambiente(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Tenga en cuenta el rango de funcionamiento de los interruptores de proximidad
2) Más información www.festo.com/x/topic/crc
Materiales:
| Cilindro compacto |
| [1] |
Cuerpo del cilindro |
Aleación de aluminio forjado |
| [2] |
Tapa |
Aleación de aluminio forjado |
| [3] |
Vástago del pistón |
Ø 12 ... 32 |
Acero inoxidable de alta aleación |
| Ø 40 ... 125 |
Acero de alta aleación |
| [4] |
Tornillos de brida |
Ø 12 ... 16 |
Acero inoxidable de alta aleación |
| Ø 20 ... 125 |
Acero galvanizado |
| [5] |
Juntas dinámicas |
Poliuretano |
Dimensiones:
