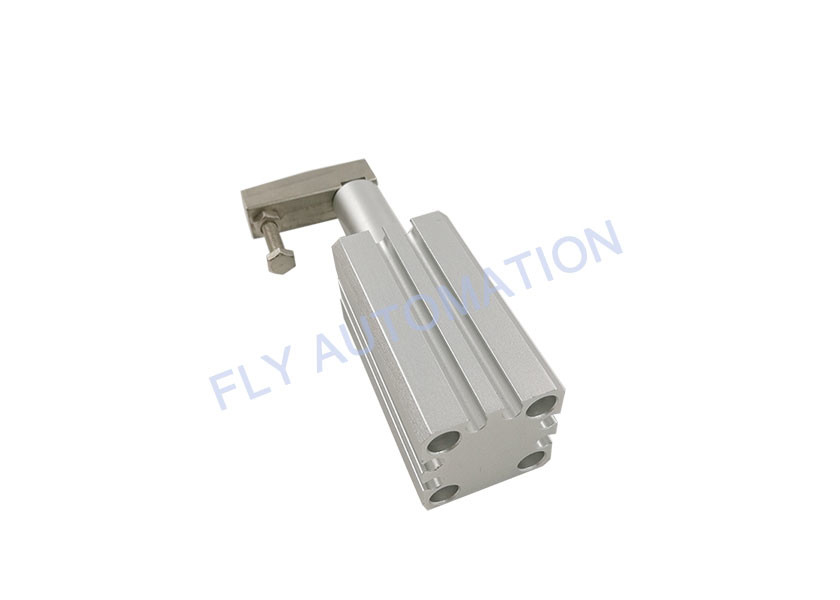

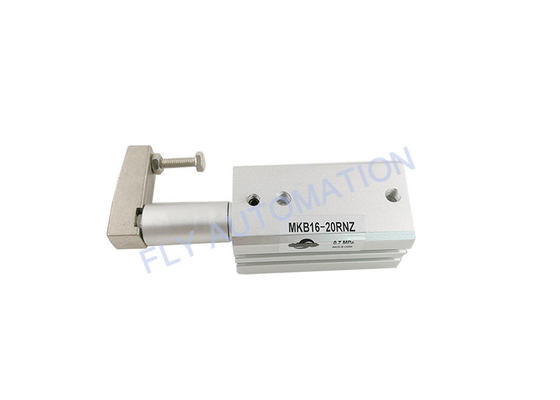

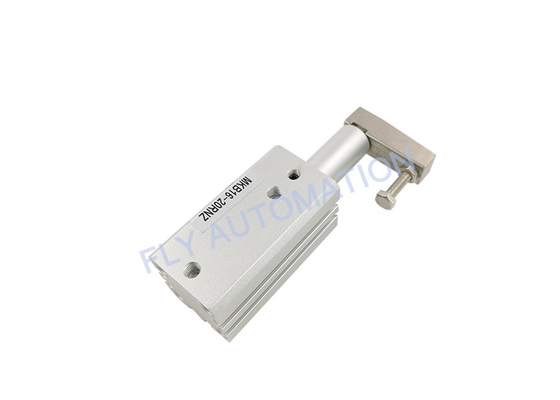

Cilindro neumático estándar rotatorio del aire del cilindro MKB16-20RNZ de la abrazadera de SMC
| Especificaciones |
| Tamaño de diámetro interior (milímetros) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
| Acción |
Actuación doble |
| Ángulo rotatorio |
el 90° ±10° |
| Dirección rotatoria |
A la derecha, a la izquierda |
| Movimiento rotatorio (milímetros) |
7,5 |
9,5 |
15 |
19 |
| Movimiento de la abrazadera (milímetros) |
10, 20, 30 |
10, 20, 30, 50 |
| Fuerza teórica de la abrazadera (n) |
40 |
75 |
100 |
185 |
300 |
525 |
825 |
1400 |
| Líquido |
Aire |
| Presión de prueba |
1,5 MPa |
| Gama de presión de funcionamiento |
0,1 a 1 MPa |
0,1 a
0,6 MPa |
| Temperatura ambiente y flúida |
Sin interruptor auto: – 10 a 70°C (ninguna congelación)
Con el interruptor auto: – 10 a 60°C (ninguna congelación) |
| Lubricación |
No-lubricante |
| Instalación de tubos de tamaño del puerto |
M5 x 0,8 |
Rc1/8, NPT1/8
G1/8 |
Rc1/4, NPT1/4
G1/4 |
| Montaje |
el Por-agujero/ambos extremos golpeó ligeramente el reborde común, principal |
| Amortiguador |
Tope de goma |
| Tolerancia de la longitud de movimiento |
+0,6
– 0,4 |
| Nota de la velocidad del pistón 5) |
50 a 200 mm/s |
| exactitud No-giratoria (pieza de la abrazadera) |
±1.4° |
±1.2° |
±0.9° |
±0.7° |
| Salida teórica |
Tamaño de diámetro interior
(milímetro) |
Tamaño de Rod
(milímetro) |
Funcionamiento
dirección |
Área del pistón
(cm2s) |
Presión de funcionamiento (MPa) |
| 0,3 |
0,5 |
0,7 |
1,0 |
| 12 |
6 |
R |
0,8 |
24 |
40 |
56 |
80 |
| H |
1,1 |
33 |
55 |
77 |
110 |
| 16 |
8 |
R |
1,5 |
45 |
75 |
105 |
150 |
| H |
2 |
60 |
100 |
140 |
200 |
| 20 |
12 |
R |
2 |
60,8 |
100 |
139 |
200 |
| H |
3,1 |
90,2 |
149 |
208 |
298 |
| 25 |
12 |
R |
3,8 |
112 |
185 |
258 |
370 |
| H |
4,9 |
149 |
245 |
341 |
490 |
| 32 |
16 |
R |
6 |
182 |
300 |
418 |
600 |
| H |
8 |
243 |
400 |
557 |
800 |
| 40 |
16 |
R |
10,6 |
319 |
525 |
731 |
1050 |
| H |
12,6 |
380 |
625 |
870 |
1250 |
| 50 |
20 |
R |
16,5 |
502 |
825 |
1149 |
1648 |
| H |
19,6 |
596 |
980 |
1365 |
1961 |
| 63 |
20 |
R |
28 |
851 |
1400 |
1950 |
2801 |
| H |
31,2 |
948 |
1560 |
2172 |
3121 |
Entrega
1. Si los productos que tenemos en existencia, lo mandaremos CUANTO ANTES después del pago.
2. Si los productos que fueron modificados para requisitos particulares, nosotros terminan la producción dentro de un periodo de tiempo especificado, y la mandan la primera vez, podemos prometerla.
3. También podemos enviar por su cuenta de la entrega si usted quiere.
4. Tenemos una variedad de maneras de enviar las mercancías, generalmente DHL, Fedex, TNT seremos maneras normales. Si usted requiere uso de un mensajero, podemos hacerlo.
Tiempo de los servicios
0:00 - 23:59
De lunes a domingo
FAQ:
Q: ¿Dónde está su fábrica? ¿Podemos visitar su fábrica?
: Nuestra fábrica está situada en la ciudad de Ningbo, provincia de Zhejiang, China, 17kms lejos del aeropuerto de Ningbo. Acogemos con satisfacción sinceramente a clientes para visitar nuestra compañía y fábrica.
Q: ¿Podría usted añadir nuestro logotipo en sus productos?
: Sí, si su cantidad más que 50pcs. podríamos añadir su logotipo en los productos.
Q: ¿Cuánto tiempo es su plazo de expedición?
: Es generalmente 1-2 días si las mercancías están en existencia. o será 3-5 semanas si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras?
: Sí, podríamos ofrecer la carga de la muestra gratis, pero no pagamos el coste de carga expresa.
Q: ¿Cuál es su término del pago y manera del pago?
: Pago<>
Payment>=2000USD, el 30% T/T por adelantado, balanza antes del envío. Las maneras del pago son: T/T, Western Union, Paypal, Alipay.
¿Q.What es el envío manera?
: Para los pequeños paquetes, elegiremos el expreso a domicilio, nosotros cooperamos con UPS, DHL, FEDEX, TNT más de 10 años, garantizamos que el coste de envío que le ofrecemos sea el precio más favorable entre tan muchos proveedores en China. Le enviaremos el número de seguimiento una vez que lo conseguimos.
.
Para las órdenes grandes, por el aire o por el mar a través de su promotor de envío somos aceptables, si usted no tiene promotor en China, encontraremos el más rentable para usted.
Garantía
Todo el artículo viene con 3 meses básicos de garantía de los vendedores, si el artículo defectuoso en 3 meses, nosotros ofrece el reemplazo sin el cargador adicional (tarifa de envío incluyendo) después de que recibamos el artículo defectuoso.
Si el artículo defectuoso después de 3 meses, compradores puede todavía devolverlo, entraremos en contacto con proveedores o la manufactura para la garantía. Los compradores pudieron necesitar pagar la tarifa de envío para volver a enviar el artículo substituido.
