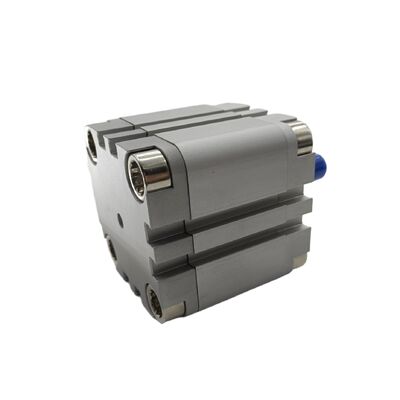

Festo ADVU-125-10-P-A ADVU-125-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Cilindro compacto de doble efecto
Desde una perspectiva de aplicación y versatilidad, la serie ADVU está diseñada para satisfacer diversas necesidades de automatización a través de su amplia gama de tipos derivados. Estos incluyen opciones como la variante S2 con una varilla de pistón de doble extremo, los modelos S6 con sellos de alta temperatura capaces de soportar hasta 120°C. Los cilindros presentan un diseño optimizado con ranuras en tres lados para una fácil integración de sensores de proximidad que se ajustan a la superficie. Este diseño, junto con el hecho de que todos los tornillos tienen roscas internas para el montaje de accesorios, simplifica la instalación y el mantenimiento. La combinación de la ADVU de una huella compacta, una alta potencia de salida y flexibilidad en la configuración lo convierte en un componente indispensable para los ingenieros que diseñan sistemas neumáticos eficientes y confiables en robótica, ensamblaje de electrónica y fabricación de equipos médicos.
Códigos de pedido:
| Código de artículo |
Pistón (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
Código de artículo |
Pistón (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
| ADVU-125-10-P-A |
125 |
10 |
175750 |
con rosca hembra |
ADVU-125-10-A-P-A |
125 |
10 |
175762 |
con rosca macho |
| ADVU-125-15-P-A |
125 |
15 |
175751 |
con rosca hembra |
ADVU-125-15-A-P-A |
125 |
15 |
175763 |
con rosca macho |
| ADVU-125-20-P-A |
125 |
20 |
175752 |
con rosca hembra |
ADVU-125-20-A-P-A |
125 |
20 |
175764 |
con rosca macho |
| ADVU-125-25-P-A |
125 |
25 |
175753 |
con rosca hembra |
ADVU-125-25-A-P-A |
125 |
25 |
175765 |
con rosca macho |
| ADVU-125-30-P-A |
125 |
30 |
175754 |
con rosca hembra |
ADVU-125-30-A-P-A |
125 |
30 |
175766 |
con rosca macho |
| ADVU-125-40-P-A |
125 |
40 |
175755 |
con rosca hembra |
ADVU-125-40-A-P-A |
125 |
40 |
175767 |
con rosca macho |
| ADVU-125-50-P-A |
125 |
50 |
175756 |
con rosca hembra |
ADVU-125-50-A-P-A |
125 |
50 |
175768 |
con rosca macho |
| ADVU-125-60-P-A |
125 |
60 |
175757 |
con rosca hembra |
ADVU-125-60-A-P-A |
125 |
60 |
175769 |
con rosca macho |
| ADVU-125-80-P-A |
125 |
80 |
175758 |
con rosca hembra |
ADVU-125-80-A-P-A |
125 |
80 |
175770 |
con rosca macho |
Hoja de datos:
| Datos técnicos generales |
| Pistón Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Conexión neumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Extremo de la varilla del pistón |
Rosca hembra |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Medio de funcionamiento |
Aire comprimido según ISO 8573-1:2010 [7:4:4] |
| Nota sobre el medio de funcionamiento/piloto |
Posible funcionamiento lubricado (en cuyo caso siempre se requerirá funcionamiento lubricado) |
| Diseño |
Pistón |
| Varilla del pistón |
| Amortiguación |
Anillos/placas de amortiguación elástica en ambos extremos |
| Detección de posición |
Mediante interruptor de proximidad |
| Tipo de montaje |
Con orificio pasante |
– |
| Con rosca hembra |
| Con accesorios |
| Posición de montaje |
Cualquiera |
| Condiciones de funcionamiento |
| Pistón Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Presión de funcionamiento |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Temperatura ambiente(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Tenga en cuenta el rango de funcionamiento de los interruptores de proximidad
2) Más información www.festo.com/x/topic/crc
Materiales:
| Cilindro compacto |
| [1] |
Cuerpo del cilindro |
Aleación de aluminio forjado |
| [2] |
Tapa |
Aleación de aluminio forjado |
| [3] |
Varilla del pistón |
Ø 12 ... 32 |
Acero inoxidable de alta aleación |
| Ø 40 ... 125 |
Acero de alta aleación |
| [4] |
Tornillos de brida |
Ø 12 ... 16 |
Acero inoxidable de alta aleación |
| Ø 20 ... 125 |
Acero galvanizado |
| [5] |
Juntas dinámicas |
Poliuretano |
Dimensiones:
Estándares de calidad:
La empresa para los productos son productos originales nuevos, no productos de segunda mano y reacondicionados, o dejar una compensación de diez y devolver la cantidad total, pero el comprador debido a nuestra compra de error de modelo no es responsable de las devoluciones, otra de las ventas de productos de la empresa disfrutan de un año a partir de la fecha de envío de garantía de calidad, de acuerdo con los estándares de calidad originales, durante la garantía con problemas del producto, necesita confirmación de prueba por el fabricante, el proveedor para ser resuelto, la parte de la demanda debido al almacenamiento, uso, mal mantenimiento causado por un producto de menor calidad, y no plantear objeciones.
Muestras:
Puede enviar una muestra para personalizar los productos, tenemos muchos ingenieros que pueden ayudar; Si desea un producto mío, pero no está seguro de si es lo que desea, puede solicitarme una muestra, será gratuita.
Servicio postventa:
Podemos proporcionar una serie de servicios postventa, como la introducción del producto, el montaje, la depuración, el soporte técnico, etc.
