Lugar de origen: | China |
Nombre de la marca: | FLY |
Certificación: | CE |

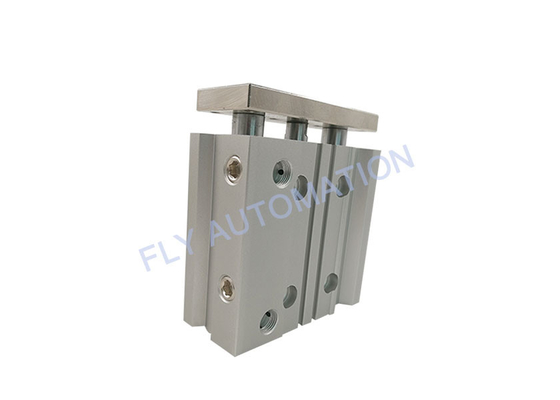

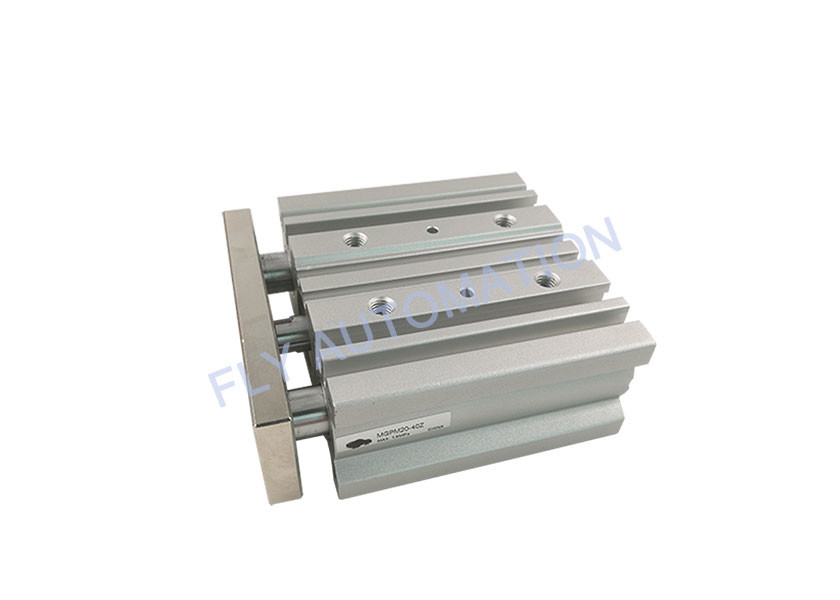

Número de modelo: | MGPM20-40Z |
Cantidad de orden mínima: | PC 1 |
---|---|
Precio: | Negotiation |

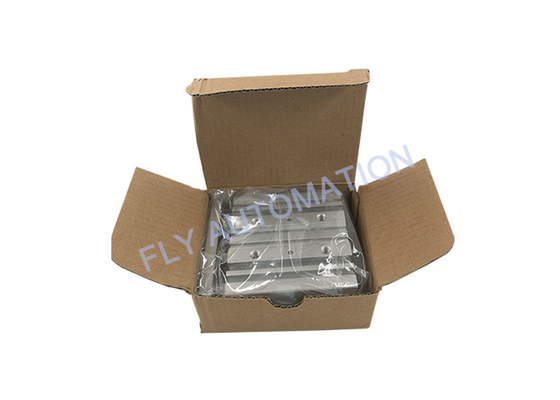

Detalles de empaquetado: | Las bolsas de plástico, cajas, cartones, plataformas o como requisito de cliente |
Tiempo de entrega: | 1-7 días del trabajo |
Condiciones de pago: | Western Union, T/T, L/C, Paypal, Tarjeta de crédito |
Capacidad de la fuente: | 1000 pedazos por 10 días laborables |
Acción: | Actuación doble | Líquido: | Aire |
---|---|---|---|
Presión de prueba: | 1,5 MPa | Presión de funcionamiento máxima: | mpa 1,0 |
Temperatura ambiente y flúida: | – 10 a 60°C (ninguna congelación) | Lubricación: | No-lubricante |
Alta luz: | Cilindro temporario doble neumático de MGPM20-40Z,Cilindro temporario doble neumático de SMC,Cilindro del aire de MGPM20-40Z SMC |
Especificaciones | |||||
Acción | Actuación doble | ||||
Líquido | Aire | ||||
Presión de prueba | 1.5MPa | ||||
Presión de funcionamiento máxima | 1.0MPa | ||||
Presión de funcionamiento mínima | ø12, ø16 | 0,12 MPa | |||
ø20 a ø100 | 0,1 MPa | ||||
Temperatura ambiente y flúida | -10 a 60℃ (ninguna congelación) | ||||
Velocidad del pistón | ø12 a ø63 | 50 a 500 mm/s | |||
ø80, ø100 | 50 a 400 mm/s | ||||
Amortiguador | Topes de goma en ambos extremos | ||||
Lubricación | No-lubricante | ||||
Tolerancia de la longitud de movimiento |
+1,5 milímetros 0 |
Movimiento estándar | |||||||
Tamaño de diámetro interior (milímetros) | Movimiento estándar (milímetros) | ||||||
12, 16 | 10, 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250 | ||||||
20, 25 | 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 | ||||||
32 a 100 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 |
Montaje
Advertencia
1. Nunca coloque sus manos o fingeres entre la placa y el cuerpo. Tenga muy cuidado de evitar que sus manos o fingeres consigan cogidos en el hueco entre el cuerpo del cilindro y la placa cuando se aplica el aire.
Precaución
1. Cilindros del uso dentro de la gama de velocidad del pistón.
Un ce del orifi se fija para este cilindro, pero la velocidad del pistón puede exceder el rango de operación si el regulador de la velocidad no se utiliza. Si el cilindro se utiliza fuera de la gama de la velocidad de funcionamiento, puede causar daño al cilindro y acortar la vida de servicio. Ajuste la velocidad instalando el regulador de la velocidad y utilice el cilindro dentro de la gama limitada.
2. Atención de la paga a la velocidad de funcionamiento cuando el producto se monta verticalmente.
Al usar el producto en la dirección vertical, si el factor de carga es grande, la velocidad de funcionamiento puede ser más rápida que la velocidad del control del regulador de la velocidad (es decir extensión rápida). En estos casos, se recomienda para utilizar un regulador de la velocidad dual.
3. No rasguñe ni escoplee con gubia la porción de desplazamiento de la barra de pistón y de la barra de guía.
Los sellos dañados etc. darán lugar a salida o al malfuncionamiento.
4. No abolle ni rasguñe la superficie de montaje del cuerpo y de la placa.
La llanura de la superficie de montaje no puede ser mantenida, que causaría un aumento en resistencia de desplazamiento.
5. Asegúrese de que la superficie de montaje del cilindro tenga un atness de la Florida de 0,05 milímetros o menos.
Si la llanura de los objetos y de los soportes montados en la placa no es apropiada, deslizar resistencia puede aumentar. Si es culto del diffi para mantener un atness de la Florida de 0,05 o menos, ponga un anillo fino de la cuña (preparado por el usuario) entre la placa y la superficie de montaje del objeto para evitar que la resistencia de desplazamiento aumente.
