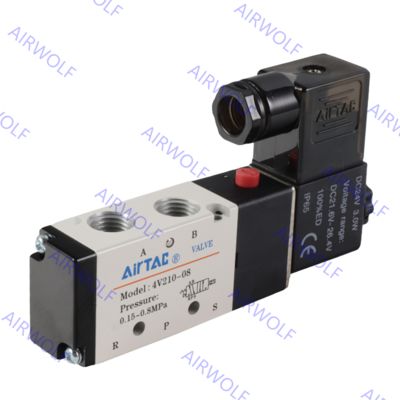

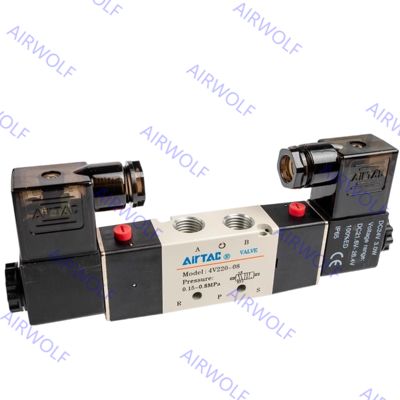

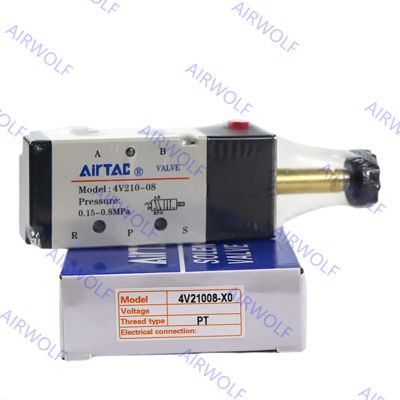

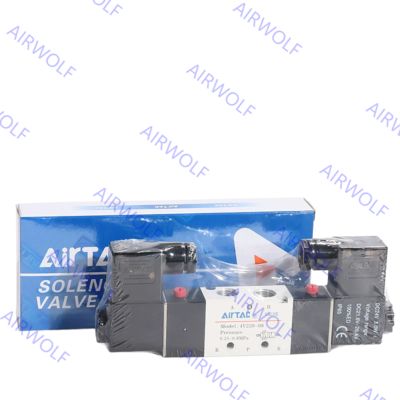

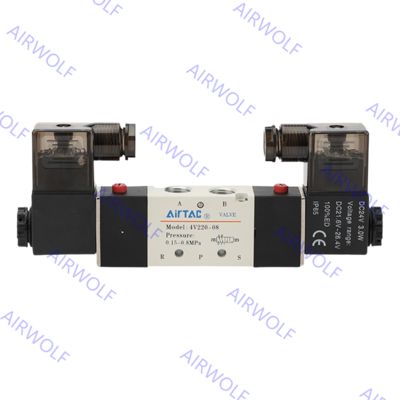

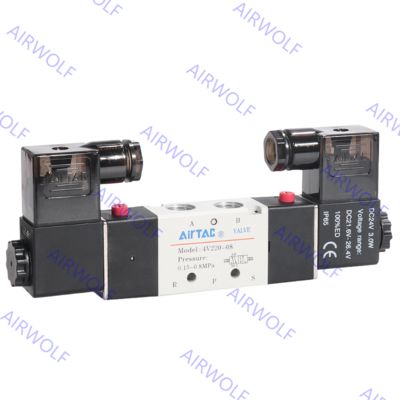

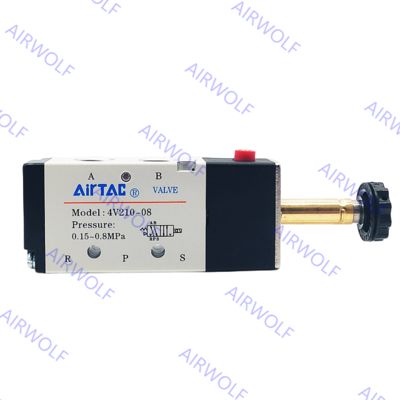

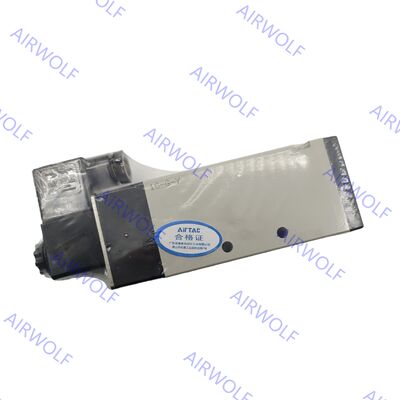

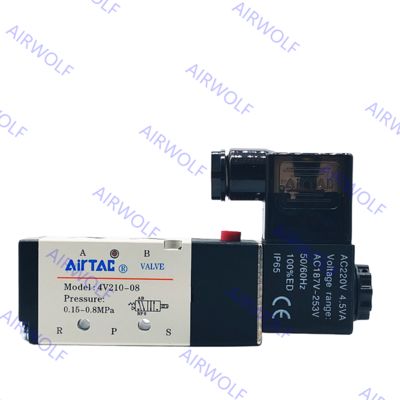

4V210-06/08, 4V220-06/08 AIRTAC 4V200 Serie 5 / 2 vía válvula de solenoide eléctrico 1/8" 1/4"
Características:
1.Modo orientado al piloto: piloto interno o piloto externo.
2.Construcción en modo de columna deslizante: buena estanqueidad y reacción sensible.
3Las válvulas de solenoide de tres posiciones tienen tres tipos de función central para su elección.
4Las válvulas de doble mando tienen función de memoria.
5El agujero interno adopta una tecnología de procesamiento especial que tiene poca fricción por desgaste, baja presión de arranque y larga vida útil.
6No hay necesidad de añadir aceite para la lubricación.
7.Está disponible para formar un grupo de válvulas integradas con la base para ahorrar espacio de instalación.
8Los dispositivos manuales adjuntos están equipados para facilitar la instalación y la depuración.
9Varios grados de tensión estándar son opcionales.
Códigos de orden:
| El tipo |
Tamaño del puerto |
Posiciones |
Tipo de válvula |
| 4V210-06 y sus componentes |
1/8 de pulgada |
5/2 camino |
Solenoide único |
| 4V220-06 y sus componentes |
1/8 de pulgada |
5/2 camino |
El solenoide doble |
| 4V210-08 y sus componentes |
Un cuarto de pulgada |
5/2 camino |
Solenoide único |
| 4V220-08 y sus derivados |
Un cuarto de pulgada |
5/2 camino |
El solenoide doble |
Símbolo:
Especificación:
| Modelo |
4V210-06 y sus componentes
4V220-06 y sus componentes |
4V210-08 y sus componentes
4V220-08 y sus derivados |
| El fluido |
El aire (que se filtrará mediante un elemento filtrante de 40 μm) |
| Actuación |
Piloto interno o piloto externo |
| Tamaño del puerto [Nota 1] |
En=Fuera=Ejusto=1/8" |
En=Salida=1/4" de escape=1/8" |
Tamaño del orificio (Cv)
[Nota 4] |
Las condiciones de las pruebas de ensayo deberán ser las siguientes:17.0 mm2 ((Cv=1.0)
4V230C-08: el sistema de control de las emisiones de gases de escape13.6 mm2 ((Cv=0,8)) |
| Tipo de válvula |
Posición 5 puerto 2 |
Posición 5 puerto 2 |
| Presión de funcionamiento |
0.15 ~ 0,8MPa ((21 ~ 114psi) |
| Presión de prueba |
1.2MPa ((175 psi) |
| Temperatura |
-20 ~ 70 °C |
| Material del cuerpo |
De aleación de aluminio |
| La lubricación [nota 2] |
No es necesario |
| Frecuencia máxima [Nota 3] |
5 ciclos/seg |
5 ciclos/seg |
| Peso (g) |
4V210-06: el sistema de control de las emisiones de gases de escape220
4V220-06: el número de unidad320 |
4V210-08: el número de unidad.220
4V220-08: el número de los vehículos320 |
[Nota 1] Los hilos PT, G y NPT están disponibles.
[Nota2] Una vez que se utilice aire lubricado, continúe con el mismo medio para optimizar la vida útil de la válvula. Se recomiendan lubricantes como ISO VG32 o equivalente.
[Nota3] La frecuencia máxima de accionamiento es en el estado de no carga.
[Nota 4] Los orificios equivalentes S y Cv se calculan a partir de los datos del caudal.
Especificación de la bobina:
| Punto de trabajo |
Especificación |
| Voltado estándar |
Accesorios para el transporte de vehículos |
Accesorios para el transporte de vehículos |
Acción de 24 V |
El valor de las emisiones de CO2 |
El valor de las emisiones de CO2 |
| Alcance del voltaje |
Las emisiones de CO2 de los motores de combustión renovable deberán ser iguales a las emisiones de CO2 de los motores de combustión renovable. |
| Consumo de energía |
4.5VA |
4.5VA |
5.0VA |
3.0W |
2.5W |
| Protección |
Se aplicarán las siguientes medidas: |
| Clasificación por temperatura |
Clase B |
| Entrada eléctrica |
El terminal, Grommet |
| Tiempo de activación |
0.05 segundos y menos |
Gráfico de flujo:
Estructura:
Las dimensiones:
Normas de calidad:
La empresa para los productos son productos originales de nueva marca, sin productos de segunda mano y restaurados, o dejar una compensable diez y devolver la cantidad completa,Pero el comprador debido a nuestra compra de error de modelo no es responsable de las devoluciones, otra de las ventas de productos de la empresa disfrutar de un año de garantía de calidad a partir de la fecha de envío, de acuerdo con las normas de calidad originales, durante la garantía con problemas del producto,Necesidad de pruebas de confirmación por parte del fabricante , el proveedor a ser resuelto, el lado de la demanda debido al almacenamiento, uso, mal mantenimiento causado por un producto de menor calidad, y no plantear objeciones.
Las muestras:
Puedes enviar una muestra para personalizar los productos, tenemos muchos ingenieros pueden ayudarlo; Si quieres un producto mío, pero no estás seguro de si es lo que quieres, así que puedes pedir una muestra de mí,Será gratis..
Servicio postventa:
Podemos proporcionar una serie de servicios postventa, tales como la introducción del producto, montaje, depuración, soporte técnico y así sucesivamente.
Ventaja competitiva:
| Las características de nuestros productos: |
Nuestra garantía de servicios: |
| 1) Precio competitivo |
1) Respuesta rápida (respuesta con 24 horas) |
| 2) Buena calidad |
2) Muestras gratuitas (el cliente paga el coste de entrega) |
| 3) Embalaje profesional |
3) 1 año de garantía |
| 4) Producir de acuerdo con las instrucciones de los clientes |
4) Las fotos/vídeos están disponibles durante la producción. |
| 5) No hay retraso en el envío |
5) Inspección de carga y envío de fotos de carga antes del envío. |
