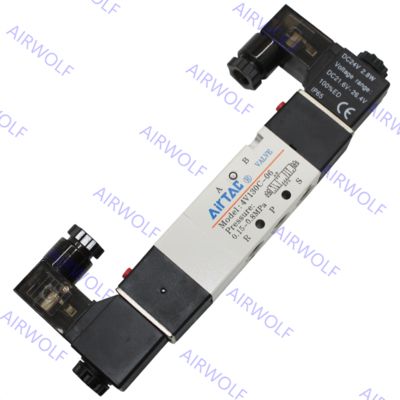

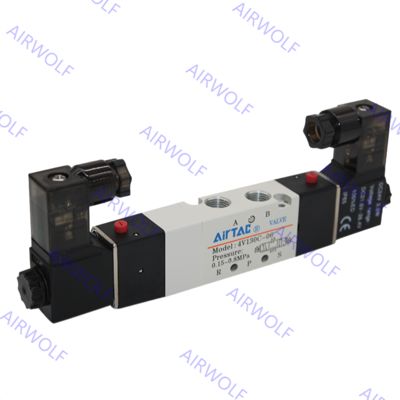

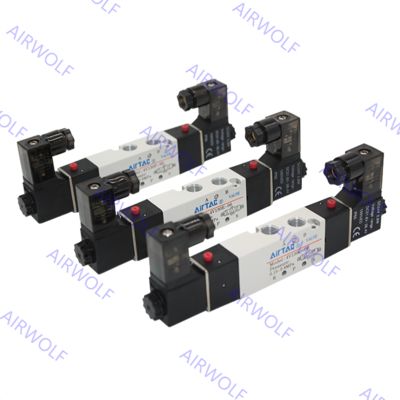

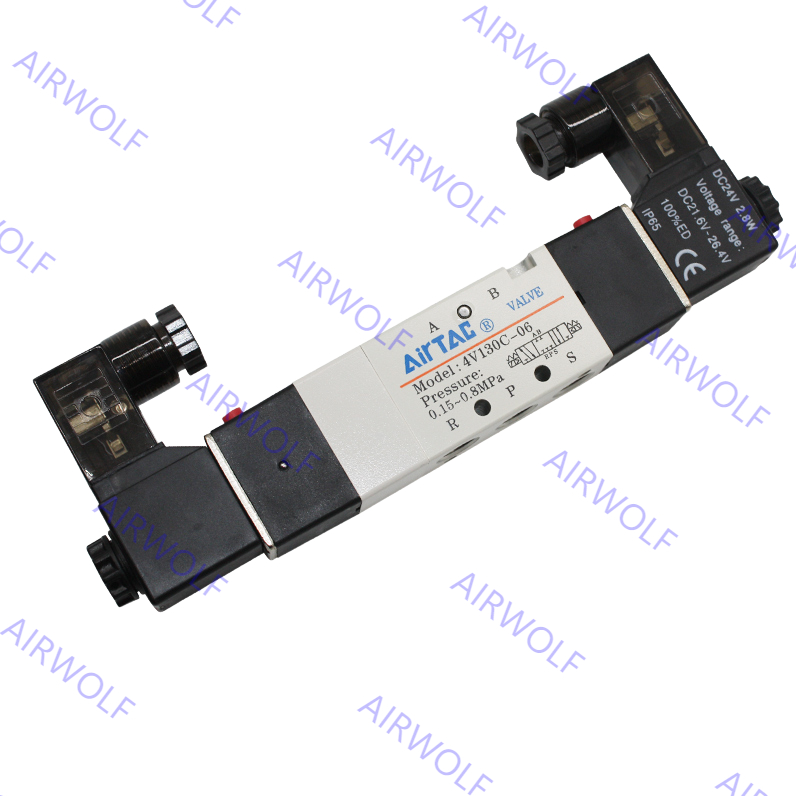

AIRTAC 4V130C-M5/06, 4V130E-M5/06, 4V130P-M5/06 4V100 Serie 5/3 vía válvula de solenoide eléctrico M5 1/8"
Las válvulas de solenoides eléctricos de 5/3 direcciones de la serie AIRTAC 4V100 están diseñadas para un control direccional preciso en sistemas neumáticos,con una construcción robusta con un cuerpo de aleación de aluminio y un diseño de columna deslizante que garantiza un excelente sellado y un funcionamiento rápidoEstas válvulas funcionan con tres posiciones centrales distintas: el modelo 4V130C cierra todos los puertos, el 4V130E agota los puertos de trabajo mientras bloquea la presión,y el 4V130P presiona todos los puertos en la posición central, proporcionando flexibilidad para diferentes necesidades de control, como mantener, flotar o presurizar un cilindro de doble acción en su posición mediaFuncionan dentro de un rango de presión de 0,15 a 0,8 MPa y son compatibles con el aire filtrado, ofrecen características como el control manual para una depuración más fácil, sin necesidad de lubricación,y la opción de montar el colector integrado para ahorrar espacio, por lo que son adecuados para diversas aplicaciones de automatización industrial.
Códigos de orden:
| El tipo |
Tamaño del puerto |
Posiciones |
Tipo de válvula |
| Se aplicará el procedimiento siguiente: |
M5 |
5/3 de camino |
El solenoide dobleCentro cerrado
|
| 4V130E-M5 y sus componentes |
M5 |
5/3 de camino |
El solenoide dobleCentro de escape
|
| 4V130P-M5 |
M5 |
5/3 de camino |
El solenoide dobleCentro de presión
|
Símbolo:
Especificación:
| Modelo |
Se aplicará el procedimiento siguiente:
4V130E-M5 y sus componentes
4V130P-M5 |
Se aplicará a los vehículos de las categorías M1 y M2.
4V130E-06 y sus derivados
4V130P-06 y sus componentes |
| El fluido |
El aire (que se filtrará mediante un elemento filtrante de 40 μm)
|
| Actuación |
Piloto interno o piloto externo
|
| Tamaño del puerto [Nota 1] |
En = Fuera = M5 |
En=Fuera=1/8" |
Tamaño del orificio (Cv)
[Nota 4] |
4V110-06 y 4V120-06:10.2 mm2 ((Cv=0,6))
4V130C-06: el sistema de control de las emisiones de gases de efecto invernadero,8.6 mm2 ((Cv=0,51))
|
| Tipo de válvula |
Posición del puerto 3
|
| Presión de funcionamiento |
0.15 ~ 0,8MPa ((21 ~ 114psi)
|
| Presión de prueba |
1.2MPa ((175 psi)
|
| Temperatura |
-20 ~ 70 °C
|
| Material del cuerpo |
De aleación de aluminio
|
| La lubricación [nota 2] |
No es necesario
|
| Frecuencia máxima[Nota 3] |
3 ciclos por segundo
|
| Peso (g) |
200
|
[Nota 1] Los hilos PT, G y NPT están disponibles.
[Nota2] Una vez que se utilice aire lubricado, continúe con el mismo medio para optimizar la vida útil de la válvula. Se recomiendan lubricantes como ISO VG32 o equivalente.
[Nota3] La frecuencia máxima de accionamiento es en el estado de no carga.
[Nota 4] Los orificios equivalentes S y Cv se calculan a partir de los datos del caudal.
Especificación de la bobina:
| Punto de trabajo |
Especificación |
| Voltado estándar |
Accesorios para el transporte de vehículos |
Accesorios para el transporte de vehículos |
Acción de 24 V |
El valor de las emisiones de CO2 |
El valor de las emisiones de CO2 |
| Alcance del voltaje |
Las emisiones de CO2 de los motores de combustión renovable deberán ser iguales a las emisiones de CO2 de los motores de combustión renovable. |
| Consumo de energía |
3.5VA |
3.5VA |
4.0VA |
2.8W |
2.5W |
| Protección |
Se aplicarán las siguientes medidas: |
| Clasificación por temperatura |
Clase B |
| Entrada eléctrica |
El terminal, Grommet |
| Tiempo de activación |
0.05 segundos y menos |
Gráfico de flujo:
Estructura:
Demencia:
