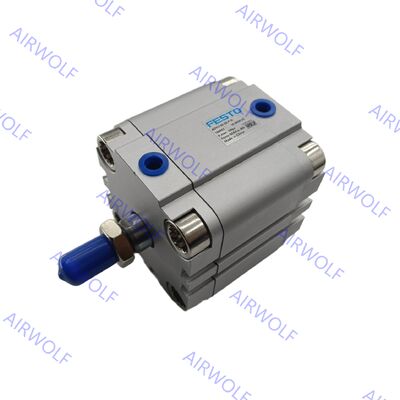

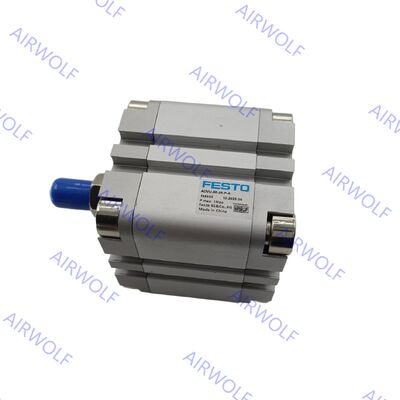

Festo ADVU-50-10-P-A ADVU-50-10-A-P-A, -15, -20, -25, -30, -40, -50, -60, -80 Cilindro compacto de doble efecto
La serie Festo ADVU representa una línea de cilindros compactos de alto rendimiento diseñados para la automatización industrial donde la optimización del espacio es fundamental. Estos actuadores neumáticos de doble efecto se caracterizan por una reducción significativa del espacio de instalación, hasta un 50% más pequeños en comparación con los cilindros ISO 15552 estándar, manteniendo un rendimiento robusto. La serie ofrece una amplia gama de diámetros de orificio de 12 mm a 125 mm y longitudes de carrera personalizables de 1 mm a 400 mm. Las características clave incluyen amortiguación elástica en ambas posiciones finales para un funcionamiento suave, capacidad de detección de posición sin contacto a través de un pistón magnético y opciones de montaje versátiles. Construidos con materiales duraderos como aleación de aluminio anodizado para el cuerpo y acero de alta aleación para el vástago del pistón, los cilindros ADVU operan eficazmente dentro de un rango de presión de 0,05 a 1,0 MPa y pueden soportar temperaturas ambiente de -20 °C a +80 °C, lo que los hace adecuados para aplicaciones exigentes en embalaje, montaje y manipulación de materiales.
Códigos de pedido:
| Código de artículo |
Pistón (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
Código de artículo |
Pistón (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
| ADVU-50-10-P-A |
50 |
10 |
156550 |
con rosca hembra |
ADVU-50-10-A-P-A |
50 |
10 |
156636 |
con rosca macho |
| ADVU-50-15-P-A |
50 |
15 |
156551 |
con rosca hembra |
ADVU-50-15-A-P-A |
50 |
15 |
156637 |
con rosca macho |
| ADVU-50-20-P-A |
50 |
20 |
156552 |
con rosca hembra |
ADVU-50-20-A-P-A |
50 |
20 |
156638 |
con rosca macho |
| ADVU-50-25-P-A |
50 |
25 |
156553 |
con rosca hembra |
ADVU-50-25-A-P-A |
50 |
25 |
156639 |
con rosca macho |
| ADVU-50-30-P-A |
50 |
30 |
156554 |
con rosca hembra |
ADVU-50-30-A-P-A |
50 |
30 |
156640 |
con rosca macho |
| ADVU-50-40-P-A |
50 |
40 |
156555 |
con rosca hembra |
ADVU-50-40-A-P-A |
50 |
40 |
156641 |
con rosca macho |
| ADVU-50-50-P-A |
50 |
50 |
156556 |
con rosca hembra |
ADVU-50-50-A-P-A |
50 |
50 |
156642 |
con rosca macho |
| ADVU-50-60-P-A |
50 |
60 |
156557 |
con rosca hembra |
ADVU-50-60-A-P-A |
50 |
60 |
156643 |
con rosca macho |
| ADVU-50-80-P-A |
50 |
80 |
156558 |
con rosca hembra |
ADVU-50-80-A-P-A |
50 |
80 |
156644 |
con rosca macho |
Hoja de datos:
| Datos técnicos generales |
| Pistón Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Conexión neumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Extremo del vástago del pistón |
Rosca hembra |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Fluido de funcionamiento |
Aire comprimido según ISO 8573-1:2010 [7:4:4] |
| Nota sobre el fluido de funcionamiento/piloto |
Posible funcionamiento lubricado (en cuyo caso siempre se requerirá funcionamiento lubricado) |
| Diseño |
Pistón |
| Vástago del pistón |
| Amortiguación |
Anillos/placas de amortiguación elástica en ambos extremos |
| Detección de posición |
Mediante interruptor de proximidad |
| Tipo de montaje |
Con orificio pasante |
– |
| Con rosca hembra |
| Con accesorios |
| Posición de montaje |
Cualquiera |
| Condiciones de funcionamiento |
| Pistón Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Presión de funcionamiento |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Temperatura ambiente(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Tenga en cuenta el rango de funcionamiento de los interruptores de proximidad
2) Más información www.festo.com/x/topic/crc
Materiales:
| Cilindro compacto |
| [1] |
Cuerpo del cilindro |
Aleación de aluminio forjado |
| [2] |
Tapa |
Aleación de aluminio forjado |
| [3] |
Vástago del pistón |
Ø 12 ... 32 |
Acero inoxidable de alta aleación |
| Ø 40 ... 125 |
Acero de alta aleación |
| [4] |
Tornillos de brida |
Ø 12 ... 16 |
Acero inoxidable de alta aleación |
| Ø 20 ... 125 |
Acero galvanizado |
| [5] |
Juntas dinámicas |
Poliuretano |
Dimensiones:
