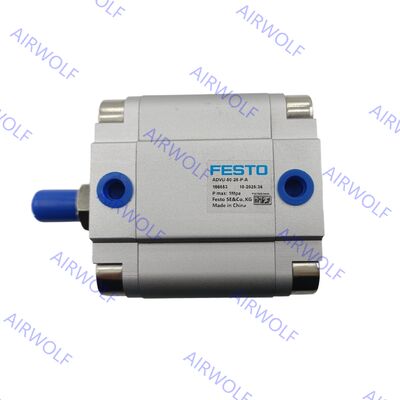

Cilindro compacto de doble efecto Festo ADVU-80-10-P-A ADVU-80-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80
El diseño técnico del cilindro compacto Festo ADVU enfatiza la fiabilidad, la facilidad de uso y la integración. Funciona como un actuador de doble efecto, con fuerzas teóricas claramente definidas tanto para las carreras de avance como de retroceso a presiones estándar. La detección de posición se puede lograr eléctricamente utilizando sensores como la serie SM...-8 o neumáticamente con el SMPO. El cilindro está diseñado para un funcionamiento sin lubricación con aire comprimido limpio y seco y cuenta con una clase de resistencia a la corrosión (CRC) de 2, adecuada para entornos con estrés moderado. Con múltiples opciones de montaje (pasante, con accesorios), conexiones neumáticas estándar (M5 o G1/4) y una construcción ligera, la serie ADVU proporciona una solución precisa y eficiente energéticamente para lograr un movimiento lineal preciso en espacios confinados en diversas industrias.
Códigos de pedido:
| Código de artículo |
Pistón (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
Código de artículo |
Pistón (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
| ADVU-80-10-P-A |
80 |
10 |
156568 |
con rosca hembra |
ADVU-80-10-A-P-A |
80 |
10 |
156654 |
con rosca macho |
| ADVU-80-15-P-A |
80 |
15 |
156569 |
con rosca hembra |
ADVU-80-15-A-P-A |
80 |
15 |
156655 |
con rosca macho |
| ADVU-80-20-P-A |
80 |
20 |
156570 |
con rosca hembra |
ADVU-80-20-A-P-A |
80 |
20 |
156656 |
con rosca macho |
| ADVU-80-25-P-A |
80 |
25 |
156571 |
con rosca hembra |
ADVU-80-25-A-P-A |
80 |
25 |
156657 |
con rosca macho |
| ADVU-80-30-P-A |
80 |
30 |
156572 |
con rosca hembra |
ADVU-80-30-A-P-A |
80 |
30 |
156658 |
con rosca macho |
| ADVU-80-40-P-A |
80 |
40 |
156573 |
con rosca hembra |
ADVU-80-40-A-P-A |
80 |
40 |
156659 |
con rosca macho |
| ADVU-80-50-P-A |
80 |
50 |
156574 |
con rosca hembra |
ADVU-80-50-A-P-A |
80 |
50 |
156660 |
con rosca macho |
| ADVU-80-60-P-A |
80 |
60 |
156575 |
con rosca hembra |
ADVU-80-60-A-P-A |
80 |
60 |
156661 |
con rosca macho |
Hoja de datos:
| Datos técnicos generales |
| Pistón Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Conexión neumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Extremo del vástago del pistón |
Rosca hembra |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Fluido de funcionamiento |
Aire comprimido según ISO 8573-1:2010 [7:4:4] |
| Nota sobre el fluido de funcionamiento/piloto |
Posible funcionamiento lubricado (en cuyo caso siempre se requerirá funcionamiento lubricado) |
| Diseño |
Pistón |
| Vástago del pistón |
| Amortiguación |
Anillos/placas de amortiguación elástica en ambos extremos |
| Detección de posición |
Mediante interruptor de proximidad |
| Tipo de montaje |
Con orificio pasante |
– |
| Con rosca hembra |
| Con accesorios |
| Posición de montaje |
Cualquiera |
| Condiciones de funcionamiento |
| Pistón Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Presión de funcionamiento |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Temperatura ambiente(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Tenga en cuenta el rango de funcionamiento de los interruptores de proximidad
2) Más información www.festo.com/x/topic/crc
Materiales:
| Cilindro compacto |
| [1] |
Cuerpo del cilindro |
Aleación de aluminio forjado |
| [2] |
Tapa |
Aleación de aluminio forjado |
| [3] |
Vástago del pistón |
Ø 12 ... 32 |
Acero inoxidable de alta aleación |
| Ø 40 ... 125 |
Acero de alta aleación |
| [4] |
Tornillos de brida |
Ø 12 ... 16 |
Acero inoxidable de alta aleación |
| Ø 20 ... 125 |
Acero galvanizado |
| [5] |
Juntas dinámicas |
Poliuretano |
Dimensiones:
