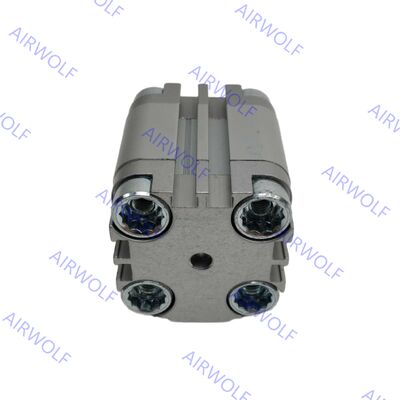

Festo AEVUZ-32-5-P-A AEVUZ-32-5-A-P-A,-10,-15,-20,-25 Cilindro compacto de simple efecto
Diseñadas para la fiabilidad y la facilidad de integración, las variantes de tracción AEVUZ enfatizan el rendimiento sin mantenimiento y son adecuadas para operaciones de alto ciclo en entornos industriales exigentes. Su diseño de simple efecto simplifica los circuitos neumáticos al requerir solo una conexión de suministro de aire, lo que reduce el consumo de aire en comparación con los cilindros de doble efecto. La serie incluye opciones para una mayor resistencia a la corrosión y puede funcionar dentro de un rango de temperatura de -20°C a +80°C, lo que garantiza la estabilidad en diversas condiciones. Con vástagos roscados y opciones de montaje estandarizadas, estos cilindros facilitan la instalación rápida en maquinaria como equipos de embalaje, líneas de montaje electrónico y sistemas de manipulación de materiales. El retorno por resorte incorporado garantiza una retracción constante incluso durante la pérdida de energía, lo que los convierte en una opción segura y eficiente para aplicaciones que priorizan la compacidad y el movimiento predecible.
Códigos de pedido:
| Código de artículo |
Émbolo (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
Código de artículo |
Émbolo (mm) |
Carrera (mm) |
N.º de pieza |
Tipo |
| AEVUZ-32-5-P-A |
32 |
5 |
157226 |
con rosca hembra |
AEVUZ-32-5-A-P-A |
32 |
5 |
157272 |
con rosca macho |
| AEVUZ-32-10-P-A |
32 |
10 |
157227 |
con rosca hembra |
AEVUZ-32-10-A-P-A |
32 |
10 |
157273 |
con rosca macho |
| AEVUZ-32-15-P-A |
32 |
15 |
157228 |
con rosca hembra |
AEVUZ-32-15-A-P-A |
32 |
15 |
157274 |
con rosca macho |
| AEVUZ-32-20-P-A |
32 |
20 |
157229 |
con rosca hembra |
AEVUZ-32-20-A-P-A |
32 |
20 |
157275 |
con rosca macho |
| AEVUZ-32-25-P-A |
32 |
25 |
157230 |
con rosca hembra |
AEVUZ-32-25-A-P-A |
32 |
25 |
157276 |
con rosca macho |
Hoja de datos:
| Datos técnicos generales |
| Émbolo Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Conexión neumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Extremo del vástago del émbolo |
Rosca hembra |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Fluido de funcionamiento |
Aire comprimido según ISO 8573-1:2010 [7:4:4] |
| Nota sobre el fluido de funcionamiento/piloto |
Posibilidad de funcionamiento lubricado (en cuyo caso siempre se requerirá el funcionamiento lubricado) |
| Diseño |
Émbolo |
| Vástago del émbolo |
| Amortiguación |
Anillos/placas de amortiguación elástica en ambos extremos |
| Detección de posición |
Mediante interruptor de proximidad |
| Tipo de montaje |
Mediante orificio pasante |
| Con rosca hembra |
| Con accesorios |
| Posición de montaje |
Cualquiera |
| Condiciones de funcionamiento |
| Émbolo Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Presión de funcionamiento |
Vástago del émbolo en un extremo |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| A través del vástago del émbolo S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Temperatura ambiente(1) |
°C |
Versión básica: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Tenga en cuenta el rango de funcionamiento de los interruptores de proximidad
2) Más información www.festo.com/x/topic/crc
Materiales:
| Cilindro compacto |
| [1] |
Cuerpo del cilindro |
Aleación de aluminio forjado |
| [2] |
Tapa |
Aleación de aluminio forjado |
| [3] |
Vástago del émbolo |
Ø 12 ... 32 |
Acero inoxidable de alta aleación |
| Ø 40 ... 100 |
Acero de alta aleación |
| [4] |
Tornillos de brida |
Ø 12 ... 16 |
Acero inoxidable de alta aleación |
| Ø 20 ... 100 |
Acero galvanizado |
| [5] |
Juntas dinámicas |
Versión básica: Poliuretano, S6: Caucho fluorado |
Dimensiones:
