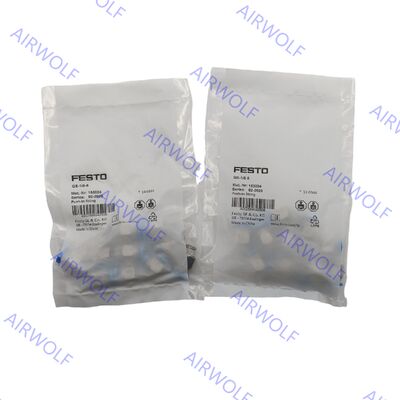

Festo QS-1/8-8 QS-1/8-8-50 QS-1/8-10 QS-1/4-4 Conector rápido serie QS
Diseñado para un rendimiento fiable en entornos industriales exigentes, el conector Festo QS garantiza una conexión segura y duradera. La pinza de retención de acero inoxidable proporciona una sujeción fuerte y resistente a las vibraciones del tubo, mientras que el sello mecanizado de precisión, normalmente fabricado en NBR, garantiza un sellado estanco incluso bajo condiciones de presión dinámica. Fabricados con materiales de alta calidad como latón o acero inoxidable, estos conectores soportan presiones de hasta 16 bar y ofrecen una excelente resistencia a la corrosión, garantizando la integridad del sistema y reduciendo el tiempo de inactividad en funcionamiento continuo.
Códigos de pedido:
| Código de artículo |
Conexión de puerto 1 |
Conexión de puerto 2 |
Nº de pieza |
Cantidad de embalaje |
| QS-1/8-8 |
Rosca macho R1/8 |
Diámetro exterior del tubo: 8 mm |
153004 |
10 |
| QS-1/8-8-50 |
Rosca macho R1/8 |
Diámetro exterior del tubo: 8 mm |
130676 |
50 |
| QS-1/8-10 |
Rosca macho R1/8 |
Diámetro exterior del tubo: 10 mm |
190643 |
10 |
| QS-1/4-4 |
Rosca macho R1/4 |
Diámetro exterior del tubo: 4 mm |
190644 |
10 |
Hoja de datos:
| Datos técnicos generales – Rosca macho métrica y G |
| Conexión neumática, puerto 1 |
Rosca macho M5 |
Rosca macho G1/8 |
Rosca macho G1/4 |
Rosca macho G3/8 |
Rosca macho G1/2 |
Rosca macho G3/4 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sello en el tapón roscado |
Anillo de sellado |
| Par nominal |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolerancia para el par de apriete nominal |
± 20% |
| Tamaño nominal |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Profundidad de inserción del tubo 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Peso del producto |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales – Rosca macho R |
| Conexión neumática, puerto 1 |
Rosca macho R1/8 |
Rosca macho R1/4 |
Rosca macho R3/8 |
Rosca macho R1/2 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sello en el tapón roscado |
Recubrimiento |
| Tamaño nominal |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Profundidad de inserción del tubo ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales – Rosca hembra G |
| Conexión neumática, puerto 1 |
Rosca hembra G1/8 |
Rosca hembra G1/4 |
Rosca hembra G3/8 |
Rosca hembra G1/2 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sello en el tapón roscado |
Recubrimiento |
| Tamaño nominal |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Datos técnicos generales – Manguito de inserción rápida |
| Conexión neumática, puerto 1 |
Manguito de inserción rápida Ø 4 mm |
Manguito de inserción rápida Ø 6 mm |
Manguito de inserción rápida Ø 8 mm |
Manguito de inserción rápida Ø 10 mm |
Manguito de inserción rápida Ø 12 mm |
Manguito de inserción rápida Ø 16 mm |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tamaño nominal |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Conexión neumática, puerto 1 |
Para tubo de diámetro exterior de 4 mm |
Para tubo de diámetro exterior de 6 mm |
Para tubo de diámetro exterior de 8 mm |
Para tubo de diámetro exterior de 10 mm |
Para tubo de diámetro exterior de 12 mm |
Para tubo de diámetro exterior de 16 mm |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sello en el tapón roscado |
— |
Recubrimiento |
| Tamaño nominal |
2.8 mm |
2.8...4.3 mm |
2.8...7 mm |
4.3...9 mm |
6.2...11 mm |
13 mm |
| Conexión neumática, puerto 2 |
Para tubo de diámetro exterior de 4 mm |
Para tubo de diámetro exterior de 6 mm |
Para tubo de diámetro exterior de 8 mm |
Para tubo de diámetro exterior de 10 mm |
Para tubo de diámetro exterior de 12 mm |
Para tubo de diámetro exterior de 16 mm |
Para tubo de diámetro exterior de 22 mm |
| Profundidad de inserción del tubo 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
Condiciones de operación y ambientales:
| Presión de operación en todo el rango de temperatura |
-0.95 ... 6 bar |
| Presión de operación dependiente de la temperatura |
-0.95 ... 14 bar |
| Nota sobre la presión de operación |
Agua: máx. 0.6 MPa a máx. 50 °C |
| Medio de operación |
Aire comprimido según ISO 8573-1:2010 [7:-:-]
Agua (líquido, sin hielo) |
| Nota sobre el medio de operación y pilotaje |
Posible operación lubricada
Agua: Rosca G solo posible con tipo de anillo de sellado OL como accesorio adicional |
| Temperatura ambiente |
-10 ... 80 °C |
| Clase de resistencia a la corrosión CRC 1) |
1 - Baja tensión de corrosión |
| Clasificación marítima |
Ver certificado |
1) Más información en www.festo.com/x/topic/kbk
Materiales:
| Material de la carcasa |
Aluminio anodizado, Latón niquelado, PBT |
| Material del anillo de liberación |
POM |
| Color del anillo de liberación |
Azul |
| Material del sello del tubo |
NBR |
| Material del componente de la abrazadera del tubo |
Acero inoxidable de alta aleación |
| Nota sobre materiales |
Cumple con RoHS |
| Material de la tuerca |
Latón niquelado |
| Material del tornillo hueco |
Latón niquelado |
| Idoneidad para salas limpias, medido según ISO 1464414 1) |
Clase 4 según ISO 14644-1Elemento instalado estáticamente, no es posible una evaluación significativa según ISO 14644-1 |
1) Para manguitos de inserción rápida QSH y tapones ciegos QSC-...H, no es posible una evaluación significativa según ISO 14644-1 (componentes instalados estáticamente)
Dimensiones:
