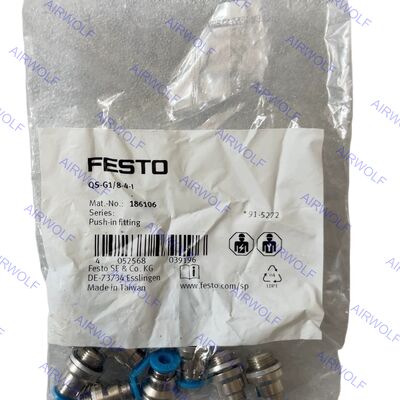

Festo QS-G1/8-10-I QS-G1/8-10-I-100 QS-G1/4-6-I QS-G1/4-8-I Serie QS Accesorios de empuje
La serie Festo QS está diseñada para una velocidad y sencillez sin precedentes en el montaje de sistemas neumáticos.conexiones de tubos sin herramientas en segundosEl simple mecanismo de collar de presión y liberación permite la rápida desconexión del tubo para una fácil reconfiguración.Este diseño fácil de usar reduce al mínimo los errores y los costos laborales, lo que lo convierte en la opción ideal para agilizar la producción, la creación de prototipos y las modificaciones del sistema donde la eficiencia es crítica.
Códigos de orden:
| Código del artículo |
Conexión de puerto1 |
Conexión de puerto2 |
La parte no. |
Envasado |
| Se aplicará el método siguiente: |
Cuerdas y cuerdas de hilo G1/8 |
OD del tubo: 10 mm |
132999 |
10 |
| Se trata de un sistema de control de las emisiones de gases de escape. |
Cuerdas y cuerdas de hilo G1/8 |
OD del tubo: 10 mm |
133000 |
100 |
| Se aplicará el método siguiente: |
Filamentos de hilo masculino G1/4 |
OD del tubo: 6 mm |
186108 |
10 |
| Se aplicará el procedimiento siguiente: |
Filamentos de hilo masculino G1/4 |
OD del tubo: 8 mm |
186110 |
10 |
Hoja de datos:
| Datos técnicos generales ️ hilo masculino métrico y G |
| Conexión neumática, puerto 1 |
Los demás: |
Cuerdas y cuerdas de hilo G1/8 |
Filamentos de hilo masculino G1/4 |
Los demás: |
Filamentos de hilo masculino G1/2 |
Filamentos de hilo masculino G3/4 |
| Diseño |
Principio de empuje-tirón |
| Posición de montaje |
Opcional |
| Tipo de sellado en el tapón atornillado |
Anillo de sellado |
| Torque nominal |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolerancia para el par de apretamiento nominal |
± 20 por ciento |
| Tamaño nominal |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| Profundidad de inserción del tubo 1) |
14.9... 17 mm |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
27.54 mm |
| Peso del producto |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) Las profundidades de inserción de tubos indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales |
| Conexión neumática, puerto 1 |
Los demás: |
Los demás: |
Los demás: |
Filamentos de hilo masculino R1/2 |
| Diseño |
Principio de empuje-tirón |
| Posición de montaje |
Opcional |
| Tipo de sellado en el tapón atornillado |
Revestimiento |
| Tamaño nominal |
2.4... 6 mm |
2.8... 8.5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Profundidad de inserción del tubo 1) |
11.6... 20,7 mm |
11.9... 23.4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) Las profundidades de inserción de tubos indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales ️ hilo G femenino |
| Conexión neumática, puerto 1 |
Filamentos femeninos G1/8 |
Filamentos femeninos G1/4 |
Filamentos femeninos G3/8 |
Filamentos femeninos G1/2 |
| Diseño |
Principio de empuje-tirón |
| Posición de montaje |
Opcional |
| Tipo de sellado en el tapón atornillado |
Revestimiento |
| Tamaño nominal |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Datos técnicos generales |
| Conexión neumática, puerto 1 |
Cubierta de entrada Ø 4 mm |
Cubierta de entrada Ø 6 mm |
Cubierta de entrada Ø 8 mm |
Cubierta de entrada Ø 10 mm |
Cubierta de entrada Ø 12 mm |
Cubierta de empuje Ø 16 mm |
| Diseño |
Principio de empuje-tirón |
| Posición de montaje |
Opcional |
| Tamaño nominal |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
3.8... 7.5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Conexión neumática, puerto 1 |
Para tubos de diámetro exterior de 4 mm |
Para tubos de diámetro exterior de 6 mm |
Para tubos de diámetro exterior de 8 mm |
Para tubos de diámetro exterior de 10 mm |
Para tubos de diámetro exterior de 12 mm |
Para tubos de diámetro exterior de 16 mm |
| Diseño |
Principio de empuje-tirón |
| Posición de montaje |
Opcional |
| Tipo de sellado en el tapón atornillado |
¿Qué quieres decir? |
Revestimiento |
| Tamaño nominal |
2.8 mm |
2.8- ¿ Qué?4.3 mm |
2.8...7 mm |
4.3... 9 mm |
6.2...11 mm |
13 mm |
| Conexión neumática, puerto 2 |
Para tubos de diámetro exterior de 4 mm |
Para tubos de diámetro exterior de 6 mm |
Para tubos de diámetro exterior de 8 mm |
Para tubos de diámetro exterior de 10 mm |
Para tubos de diámetro exterior de 12 mm |
Para tubos de diámetro exterior de 16 mm |
Para tubos de diámetro exterior de 22 mm |
| Profundidad de inserción del tubo 1) |
14.9 mm |
de una anchura igual o superior a 17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Las profundidades de inserción de tubos indicadas son valores de referencia y pueden variar ligeramente según el tipo.
Condiciones de funcionamiento y medio ambiente:
| Presión de funcionamiento en el rango completo de temperaturas |
- 0,95... 6 bar |
| Presión de funcionamiento dependiente de la temperatura |
- 0,95... 14 bar |
| Nota sobre la presión de funcionamiento |
Agua: máximo 0,6 MPa a 50 °C como máximo |
| Medio de funcionamiento |
Aire comprimido conforme a la norma ISO 8573-1:2010 [7:-:-]
Agua (líquida, sin hielo) |
| Nota sobre el medio operativo y piloto |
Operación posible con lubricación
Agua: solo es posible el hilo G con anillo de sellado tipo OL como accesorio adicional |
| Temperatura ambiente |
-10... 80 ° C |
| Clase de resistencia a la corrosión CRC 1) |
1 - Baja tensión de corrosión |
| Clasificación marítima |
Véase el certificado |
1) Más información en www.festo.com/x/topic/kbk
Materiales para la fabricación:
| Casas de material |
Aluminio anodizado, latón, níquel, PBT |
| Anillo de liberación del material |
El POM |
| Color del anillo de liberación |
El azul |
| Material de sellado de las tuberías |
El NBR |
| Componente de sujeción de tubos de material |
Acero inoxidable de alta aleación |
| Nota sobre los materiales |
Conformidad con la Directiva RoHS |
| Noche de material |
Las demás piezas de cobre |
| Material para perno hueco |
Las demás piezas de cobre |
| Idoneidad de las salas limpias, medida de acuerdo con la norma ISO 1464414 1) |
Clase 4 de acuerdo con la norma ISO 14644-1Elemento instalado estáticamente, no es posible una evaluación significativa de acuerdo con la norma ISO 14644-1 |
1) Para las mangas de empuje QSH y los tapones de blanqueo QSC-...H, no es posible una evaluación significativa de acuerdo con la norma ISO 14644-1 (componentes instalados estáticamente)
