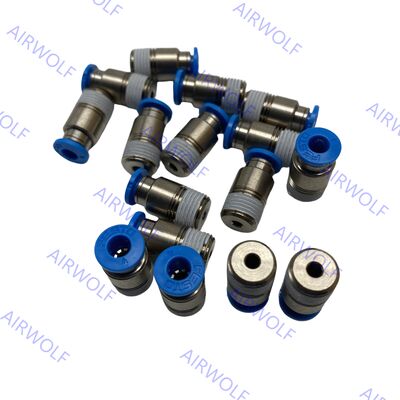

Conector rápido Festo Serie QS
El conector rápido Festo Serie QS está diseñado para una velocidad y simplicidad sin igual en el montaje de sistemas neumáticos. Su intuitiva tecnología de conexión permite conexiones de tubo seguras y sin herramientas en segundos, reduciendo drásticamente el tiempo de instalación y mantenimiento. El sencillo mecanismo de collar de presión y liberación permite desconectar rápidamente el tubo para una fácil reconfiguración. Este diseño fácil de usar minimiza errores y costos de mano de obra, lo que lo convierte en la opción ideal para optimizar la producción, la creación de prototipos y las modificaciones del sistema donde la eficiencia es crítica.
Códigos de pedido:
| Código de artículo |
Conexión de puerto 1 |
Conexión de puerto 2 |
Nº de pieza |
Cantidad de embalaje |
| QS-G1/4-12 |
Rosca macho G1/4 |
Diámetro exterior del tubo: 12 mm |
186350 |
10 |
| QS-G1/4-12-20 |
Rosca macho G1/4 |
Diámetro exterior del tubo: 12 mm |
132042 |
20 |
| QS-G3/8-8 |
Rosca macho G3/8 |
Diámetro exterior del tubo: 8 mm |
186100 |
10 |
| QS-G3/8-8-50 |
Rosca macho G3/8 |
Diámetro exterior del tubo: 8 mm |
132043 |
50 |
Hoja de datos:
| Datos técnicos generales – Rosca macho métrica y G |
| Conexión neumática, puerto 1 |
Rosca macho M5 |
Rosca macho G1/8 |
Rosca macho G1/4 |
Rosca macho G3/8 |
Rosca macho G1/2 |
Rosca macho G3/4 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sellado en el tapón roscado |
Anillo de sellado |
| Par nominal |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolerancia para el par de apriete nominal |
± 20% |
| Tamaño nominal |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Profundidad de inserción del tubo 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Peso del producto |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales – Rosca macho R |
| Conexión neumática, puerto 1 |
Rosca macho R1/8 |
Rosca macho R1/4 |
Rosca macho R3/8 |
Rosca macho R1/2 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sellado en el tapón roscado |
Recubrimiento |
| Tamaño nominal |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Profundidad de inserción del tubo ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales – Rosca hembra G |
| Conexión neumática, puerto 1 |
Rosca hembra G1/8 |
Rosca hembra G1/4 |
Rosca hembra G3/8 |
Rosca hembra G1/2 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sellado en el tapón roscado |
Recubrimiento |
| Tamaño nominal |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Datos técnicos generales – Manguito de conexión rápida |
| Conexión neumática, puerto 1 |
Manguito de conexión rápida Ø 4 mm |
Manguito de conexión rápida Ø 6 mm |
Manguito de conexión rápida Ø 8 mm |
Manguito de conexión rápida Ø 10 mm |
Manguito de conexión rápida Ø 12 mm |
Manguito de conexión rápida Ø 16 mm |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tamaño nominal |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Conexión neumática, puerto 1 |
Para diámetro exterior de tubo de 4 mm |
Para diámetro exterior de tubo de 6 mm |
Para diámetro exterior de tubo de 8 mm |
Para diámetro exterior de tubo de 10 mm |
Para diámetro exterior de tubo de 12 mm |
Para diámetro exterior de tubo de 16 mm |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sellado en el tapón roscado |
— |
Recubrimiento |
| Tamaño nominal |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Conexión neumática, puerto 2 |
Para diámetro exterior de tubo de 4 mm |
Para diámetro exterior de tubo de 6 mm |
Para diámetro exterior de tubo de 8 mm |
Para diámetro exterior de tubo de 10 mm |
Para diámetro exterior de tubo de 12 mm |
Para diámetro exterior de tubo de 16 mm |
Para diámetro exterior de tubo de 22 mm |
| Profundidad de inserción del tubo 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
Condiciones de operación y ambientales:
| Presión de operación en todo el rango de temperatura |
-0.95 ... 6 bar |
| Presión de operación dependiente de la temperatura |
-0.95 ... 14 bar |
| Nota sobre la presión de operación |
Agua: máx. 0.6 MPa a máx. 50°C |
| Medio de operación |
Aire comprimido según ISO 8573-1:2010 [7:-:-]
Agua (líquido, sin hielo) |
| Nota sobre el medio de operación y pilotaje |
Operación lubricada posible
Agua: Rosca G solo posible con tipo de anillo de sellado OL como accesorio adicional |
| Temperatura ambiente |
-10 ... 80°C |
| Clase de resistencia a la corrosión CRC 1) |
1 - Baja tensión de corrosión |
| Clasificación marítima |
Ver certificado |
1) Más información en www.festo.com/x/topic/kbk
Materiales:
| Material de la carcasa |
Aluminio anodizado, Latón, niquelado, PBT |
| Material del anillo de liberación |
POM |
| Color del anillo de liberación |
Azul |
| Material del sello del tubo |
NBR |
| Material del componente de la abrazadera del tubo |
Acero inoxidable de alta aleación |
| Nota sobre materiales |
Cumple con RoHS |
| Material de la tuerca |
Latón niquelado |
| Material del tornillo hueco |
Latón niquelado |
| Idoneidad para salas limpias, medido según ISO 1464414 1) |
Clase 4 según ISO 14644-1Elemento instalado estáticamente, no es posible una evaluación significativa según ISO 14644-1 |
1) Para manguitos de conexión rápida QSH y tapones ciegos QSC-...H, no es posible una evaluación significativa según ISO 14644-1 (componentes instalados estáticamente)
Dimensiones:
