Accesorios de inserción Festo Serie QS
La serie QS de Festo ofrece una versatilidad excepcional con una amplia gama de configuraciones, incluyendo accesorios rectos, acodados, en T y pasamuros, para adaptarse a cualquier diseño neumático. Compatible con diversos materiales de tubo y una amplia gama de diámetros de tubo métricos, proporciona una solución unificada para diversas necesidades de conexión. Esta amplia selección, combinada con conexiones de puerto roscado opcionales, garantiza una integración perfecta en los sistemas existentes, lo que la convierte en un componente fundamental y flexible para aplicaciones de automatización, embalaje y maquinaria en todo el mundo.
Códigos de pedido:
| Código de artículo |
Conexión de puerto1 |
Conexión de puerto2 |
Nº de pieza. |
Cantidad de embalaje |
| QS-G1/8-6-I |
Rosca macho G1/8 |
Diámetro exterior del tubo: 6 mm |
186107 |
10 |
| QS-G1/8-6-I-100 |
Rosca macho G1/8 |
Diámetro exterior del tubo: 6 mm |
133009 |
100 |
| QS-G1/8-8-I |
Rosca macho G1/8 |
Diámetro exterior del tubo: 8 mm |
186109 |
10 |

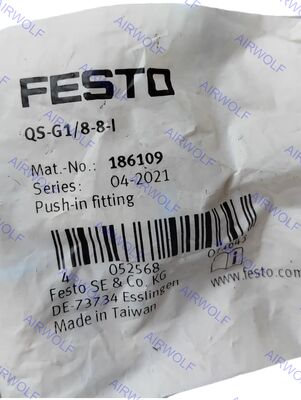

| QS-G1/8-8-I-100 |
Rosca macho G1/8 |
Diámetro exterior del tubo: 8 mm |
133010 |
100 |
Hoja de datos:
| Datos técnicos generales – Rosca macho métrica y G |
| Conexión neumática, puerto 1 |
Rosca macho M5 |
Rosca macho G1/8 |
Rosca macho G1/4 |
Rosca macho G3/8 |
Rosca macho G1/2 |
Rosca macho G3/4 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sellado en el tapón roscado |
Anillo de sellado |
| Par nominal |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolerancia para el par de apriete nominal |
± 20% |
| Tamaño nominal |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Profundidad de inserción del tubo 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Peso del producto |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales – Rosca macho R |
| Conexión neumática, puerto 1 |
Rosca macho R1/8 |
Rosca macho R1/4 |
Rosca macho R3/8 |
Rosca macho R1/2 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sellado en el tapón roscado |
Recubrimiento |
| Tamaño nominal |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Profundidad de inserción del tubo ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales – Rosca hembra G |
| Conexión neumática, puerto 1 |
Rosca hembra G1/8 |
Rosca hembra G1/4 |
Rosca hembra G3/8 |
Rosca hembra G1/2 |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sellado en el tapón roscado |
Recubrimiento |
| Tamaño nominal |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Datos técnicos generales – Manguito de inserción |
| Conexión neumática, puerto 1 |
Manguito de inserción Ø 4 mm |
Manguito de inserción Ø 6 mm |
Manguito de inserción Ø 8 mm |
Manguito de inserción Ø 10 mm |
Manguito de inserción Ø 12 mm |
Manguito de inserción Ø 16 mm |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tamaño nominal |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Conexión neumática, puerto 1 |
Para tubo de diámetro exterior de 4 mm |
Para tubo de diámetro exterior de 6 mm |
Para tubo de diámetro exterior de 8 mm |
Para tubo de diámetro exterior de 10 mm |
Para tubo de diámetro exterior de 12 mm |
Para tubo de diámetro exterior de 16 mm |
| Diseño |
Principio de empuje y tracción |
| Posición de montaje |
opcional |
| Tipo de sellado en el tapón roscado |
— |
Recubrimiento |
| Tamaño nominal |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Conexión neumática, puerto 2 |
Para tubo de diámetro exterior de 4 mm |
Para tubo de diámetro exterior de 6 mm |
Para tubo de diámetro exterior de 8 mm |
Para tubo de diámetro exterior de 10 mm |
Para tubo de diámetro exterior de 12 mm |
Para tubo de diámetro exterior de 16 mm |
Para tubo de diámetro exterior de 22 mm |
| Profundidad de inserción del tubo 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Las profundidades de inserción del tubo indicadas son valores de referencia y pueden variar ligeramente según el tipo.
Condiciones de funcionamiento y ambientales:
| Presión de funcionamiento en todo el rango de temperatura |
-0.95 ... 6 bar |
| Presión de funcionamiento dependiente de la temperatura |
-0.95 ... 14 bar |
| Nota sobre la presión de funcionamiento |
Agua: máx. 0.6 MPa a máx. 50 °C |
| Medio de funcionamiento |
Aire comprimido según ISO 8573-1:2010 [7:-:-]
Agua (líquida, sin hielo) |
| Nota sobre el medio de funcionamiento y pilotaje |
Posible funcionamiento lubricado
Agua: la rosca G solo es posible con el tipo de anillo de sellado OL como accesorio adicional |
| Temperatura ambiente |
-10 ... 80 °C |
| Clase de resistencia a la corrosión CRC 1) |
1 - Baja tensión de corrosión |
| Clasificación marítima |
Ver certificado |
1) Más información en www.festo.com/x/topic/kbk
Materiales:
| Material de la carcasa |
Aluminio anodizado, Latón, niquelado, PBT |
| Material del anillo de liberación |
POM |
| Color del anillo de liberación |
Azul |
| Material del sello del tubo |
NBR |
| Material del componente de la abrazadera del tubo |
Acero inoxidable de alta aleación |
| Nota sobre materiales |
Cumple con RoHS |
| Material de la tuerca |
Latón niquelado |
| Material del tornillo hueco |
Latón niquelado |
| Idoneidad para salas limpias, medido según ISO 1464414 1) |
Clase 4 según ISO 14644-1 Elemento instalado estáticamente, no es posible una evaluación significativa según ISO 14644-1 |
1) Para manguitos de inserción QSH y tapones ciegos QSC-...H, no es posible una evaluación significativa según ISO 14644-1 (componentes instalados estáticamente)
Dimensiones:
