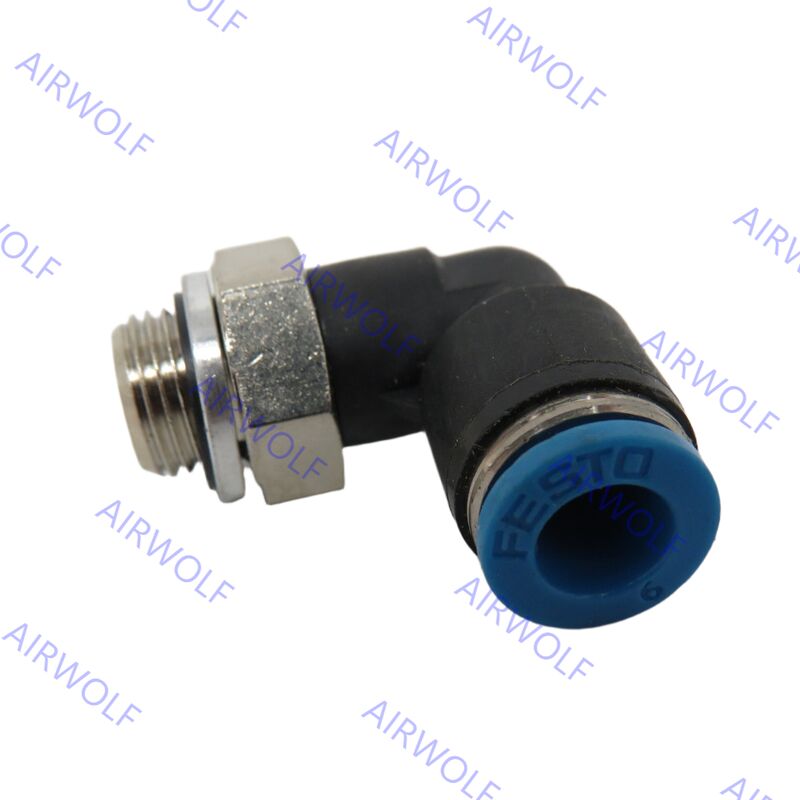

QSL-G1/4-12 QSL-G1/4-12-20 QSL-G3/8-8 QSL-G3/8-8-50 Accesorio en L a presión serie QSL de Festo
Diseñado para ofrecer un rendimiento confiable en entornos industriales exigentes, el accesorio Festo QSL presenta una construcción duradera con un cuerpo hecho de plástico PBT robusto y componentes críticos como la garra de retención hecha de acero de alta aleación. Esto garantiza un agarre seguro y resistente a las vibraciones del tubo sin causar daños a la superficie. El conector mantiene un rendimiento estable con una amplia presión de funcionamiento de hasta 14 bar y un rango de temperatura de -10 °C a +80 °C, respaldado por sellos NBR para conexiones a prueba de fugas. Este diseño robusto garantiza confiabilidad a largo plazo y mantenimiento mínimo para el funcionamiento continuo en maquinaria automatizada y sistemas de automatización industrial.
Códigos de pedido:
| Código de artículo |
Conexión de puerto1 |
Conexión de puerto2 |
Número de pieza. |
Cantidad de embalaje |
| QSL-G1/4-12 |
Rosca macho G1/4 |
Diámetro exterior del tubo: 12 mm |
186351 |
10 |
| QSL-G1/4-12-20 |
Rosca macho G1/4 |
Diámetro exterior del tubo: 12 mm |
132054 |
20 |
| QSL-G3/8-8 |
Rosca macho G3/8 |
Diámetro exterior del tubo: 8 mm |
186121 |
10 |
| QSL-G3/8-8-50 |
Rosca macho G3/8 |
Diámetro exterior del tubo: 8 mm |
132055 |
50 |
Ficha de datos:
| Datos técnicos generales – Rosca macho métrica y G |
| Conexión neumática, puerto 1 |
Rosca macho M5 |
Rosca macho G1/8 |
Rosca macho G1/4 |
Rosca macho G3/8 |
Rosca macho G1/2 |
Rosca macho G3/4 |
| Diseño |
Principio de empujar y tirar |
| Posición de montaje |
opcional |
| Tipo de junta en tapón roscado |
anillo de sellado |
| Par nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerancia del par de apriete nominal |
±20% |
| Tamaño nominal |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 milímetros |
| Profundidad de inserción del tubo 1) |
14,9 ... 17 mm |
14,9 ... 20,7 milímetros |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 milímetros |
27,54 milímetros |
| Peso del producto |
8 ... 13 gramos |
7,7 ... 31 gramos |
13 ... 48 gramos |
20 ... 97 gramos |
33 ... 158 gramos |
91,2 gramos |
1) Las profundidades de inserción de los tubos indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales – Rosca macho R |
| Conexión neumática, conexión 1 |
Rosca macho R1/8 |
Rosca macho R1/4 |
Rosca macho R3/8 |
Rosca macho R1/2 |
| Diseño |
Principio de empujar y tirar |
| Posición de montaje |
opcional |
| Tipo de junta en tapón roscado |
Revestimiento |
| Tamaño nominal |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profundidad de inserción del tubo ¹) |
11,6 ... 20,7 milímetros |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 milímetros |
1) Las profundidades de inserción de los tubos indicadas son valores de referencia y pueden variar ligeramente según el tipo.
| Datos técnicos generales – Rosca G hembra |
| Conexión neumática, conexión 1 |
Rosca hembra G1/8 |
Rosca hembra G1/4 |
Rosca hembra G3/8 |
Rosca hembra G1/2 |
| Diseño |
Principio de empujar y tirar |
| Posición de montaje |
opcional |
| Tipo de junta en tapón roscado |
Revestimiento |
| Tamaño nominal |
2,8 ... 7 mm |
3 ... 11 milímetros |
5 ... 11 milímetros |
11 ... 15 milímetros |
| Datos técnicos generales: casquillo push-in |
| Conexión neumática, puerto 1 |
Manguito enchufable Ø 4 mm |
Manguito enchufable Ø 6 mm |
Manguito enchufable Ø 8 mm |
Manguito enchufable Ø 10 mm |
Manguito enchufable Ø 12 mm |
Manguito enchufable Ø 16 mm |
| Diseño |
Principio de empujar y tirar |
| Posición de montaje |
opcional |
| Tamaño nominal |
2,5 milímetros |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Conexión neumática, puerto 1 |
Para tubo de diámetro exterior de 4 mm. |
Para tubo de diámetro exterior de 6 mm |
Para tubo de diámetro exterior de 8 mm. |
Para tubo de diámetro exterior de 10 mm. |
Para tubo de diámetro exterior de 12 mm. |
Para tubo de diámetro exterior de 16 mm. |
| Diseño |
Principio de empujar y tirar |
| Posición de montaje |
opcional |
| Tipo de junta en tapón roscado |
— |
Revestimiento |
| Tamaño nominal |
2,8 mm |
2,8...4,3 mm |
2,8...7mm |
4,3...9mm |
6,2...11 mm |
13mm |
| Conexión neumática, puerto 2 |
Para tubos de diámetro exterior de 4 mm. |
Para tubo de diámetro exterior de 6 mm |
Para tubos de diámetro exterior de 8 mm |
Para tubos de diámetro exterior de 10 mm. |
Para tubo de diámetro exterior de 12 mm. |
Para tubos de diámetro exterior de 16 mm. |
Para tubo de diámetro exterior de 22 mm |
| Profundidad de inserción del tubo 1) |
14,9 milímetros |
17mm |
18,2 milímetros |
20,7 milímetros |
23,3 milímetros |
24,8 milímetros |
27,54 milímetros |
1) Las profundidades de inserción de los tubos indicadas son valores de referencia y pueden variar ligeramente según el tipo.
Condiciones de funcionamiento y ambientales:
| Presión de funcionamiento rango de temperatura completo |
-0,95 ... 6 barras |
| Presión de funcionamiento dependiente de la temperatura |
-0,95 ... 14 barras |
| Nota sobre la presión de funcionamiento |
Agua: máx. 0,6 MPa como máximo. 50°C |
| Medio operativo |
Aire comprimido según ISO 8573-1:2010 [7:-:-]
Agua (líquida, sin hielo) |
| Nota sobre el medio de operación y piloto |
Posibilidad de funcionamiento lubricado
Agua: Rosca G sólo posible con junta tórica tipo OL como accesorio adicional |
| Temperatura ambiente |
-10 ... 80°C |
| Clase de resistencia a la corrosión CRC 1) |
1 - Bajo estrés por corrosión |
| Clasificación marítima |
Ver certificado |
1) Más información www.festo.com/x/topic/kbk
Materiales:
| Material de la carcasa |
Aluminio anodizado, Latón, niquelado, PBT |
| Anillo de liberación de material |
POM |
| Color del anillo de liberación |
Azul |
| Sello de tubo de material |
NBR |
| Componente de abrazadera de tubo de material |
Acero inoxidable de alta aleación |
| Nota sobre materiales |
Cumple con RoHS |
| Tuerca de material |
Latón niquelado |
| Material perno hueco |
Latón niquelado |
| Aptitud para salas blancas, medida según ISO 1464414 1) |
Clase 4 según ISO 14644-1 Elemento instalado estáticamente, no es posible una evaluación significativa según ISO 14644-1 |
1) Para casquillos roscados QSH y tapones ciegos QSC-...H no es posible una evaluación significativa según ISO 14644-1 (componentes montados estáticamente)
Dimensiones:
