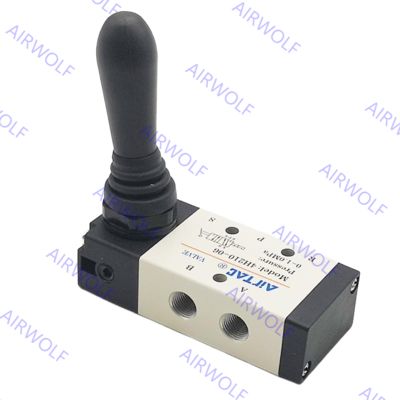

4HA210-06/08, 4HA230C-06/08, 4HA230E-06/08 AIRTAC 4H Serie 5/2 de camino, 5/3 de camino válvula de palanca de mano 1/8", 1/4"
Características del producto:
1Operación manual, accionamiento suave y orientación exacta y fiable.
2La estructura de columna deslizante tiene una buena estanqueidad y un peso ligero y es fácil de instalar y desmontar.
3El agujero interno adopta una tecnología de procesamiento especial que tiene poca fricción de desgaste, larga vida útil.
4No hay necesidad de añadir aceite para la lubricación.
5El panel de montaje hace que sea conveniente de instalar y aplicar.
Códigos de orden:
| Código del artículo |
Tamaño del puerto |
Posiciones |
Tipo de válvula |
| 4HA210-06 y sus derivados |
1/8 de pulgada |
5/2 camino |
Tipo básico |
| 4HA210-08 y sus derivados |
Un cuarto de pulgada |
5/2 camino |
Tipo básico |
| Se aplicarán los siguientes requisitos: |
1/8 de pulgada |
5/3 de camino |
Centro cerrado |
| Se aplicarán los siguientes requisitos: |
1/8 de pulgada |
5/3 de camino |
Centro de escape |
| Se aplicarán los siguientes requisitos: |
Un cuarto de pulgada |
5/3 de camino |
Centro cerrado |
| Se aplicarán los siguientes requisitos: |
Un cuarto de pulgada |
5/3 de camino |
Centro de escape |
Especificación:
| Modelo |
El año 2010 |
Las demás: |
El año 2010 |
El año de su nacimiento |
| El fluido |
Aire (filtrado por un elemento filtrante de 40 μm) |
| En funcionamiento |
Tipo de acción directa de control manual) |
| Tamaño del puerto[Nota 1] |
En=Fuera=Ejusto=1/8" |
En=Fuera=1/4";
El escape = 1/8" |
Tamaño del orificio (Cv)
[Nota 3] |
4H210-08:17.0 mm2 ((Cv=1.0)
4H230C-08:13.6 mm2 ((Cv=0,8)) |
| Tipo de válvula |
5/2 camino |
5/3 de camino |
5/2 camino |
5/3 de camino |
| La lubricación [nota 2] |
No es necesario |
| Rango de presión |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Presión de prueba |
1.5MPa ((215psi) |
| Temperatura |
-20 ~ 70 °C |
| Material del cuerpo |
De aleación de aluminio |
| Ángulo de funcionamiento |
± 15° |
± 8,5° |
± 15° |
± 8,5° |
[Nota 1] Los hilos PT, G y NPT están disponibles;
[Nota 2] Una vez que se utilice aire lubricado, se debe continuar con el mismo medio para optimizar la vida útil de la válvula. Se sugiere utilizar lubricante ISo VG32 o aceite con el mismo grado.
[Nota3] Los orificios equivalentes S y Cv se calculan a partir de los datos de caudal.
Gráfico de flujo:
Estructura:
Las dimensiones:
Instalación:
Normas de calidad:
La empresa para los productos son productos originales de nueva marca, sin productos de segunda mano y restaurados, o dejar una compensable diez y devolver la cantidad completa,Pero el comprador debido a nuestra compra de error de modelo no es responsable de las devoluciones, otra de las ventas de productos de la empresa disfrutar de un año de garantía de calidad a partir de la fecha de envío, de acuerdo con las normas de calidad originales, durante la garantía con problemas del producto,Necesidad de pruebas de confirmación por parte del fabricante , el proveedor a ser resuelto, el lado de la demanda debido al almacenamiento, uso, mal mantenimiento causado por un producto de menor calidad, y no plantear objeciones.
Las muestras:
Puedes enviar una muestra para personalizar los productos, tenemos muchos ingenieros pueden ayudarlo; Si quieres un producto mío, pero no estás seguro de si es lo que quieres, así que puedes pedir una muestra de mí,Será gratis..
Servicio postventa:
Podemos proporcionar una serie de servicios postventa, tales como la introducción del producto, montaje, depuración, soporte técnico y así sucesivamente.
Ventaja competitiva:
| Las características de nuestros productos: |
Nuestra garantía de servicios: |
| 1) Precio competitivo |
1) Respuesta rápida (respuesta con 24 horas) |
| 2) Buena calidad |
2) Muestras gratuitas (el cliente paga el coste de entrega) |
| 3) Embalaje profesional |
3) 1 año de garantía |
| 4) Producir de acuerdo con las instrucciones de los clientes |
4) Las fotos/vídeos están disponibles durante la producción. |
| 5) No hay retraso en el envío |
5) Inspección de carga y envío de fotos de carga antes del envío. |
