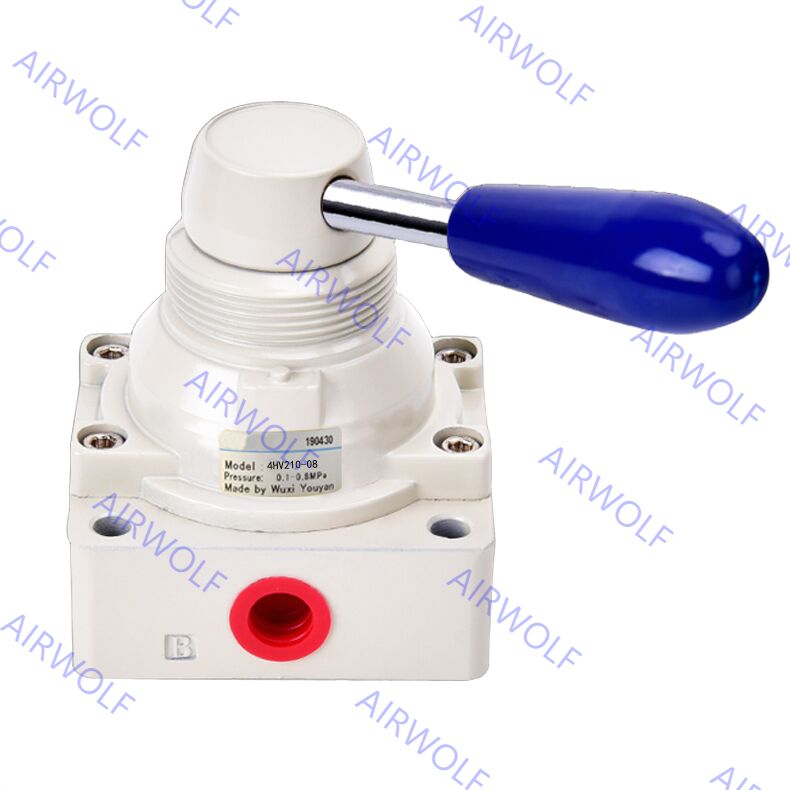

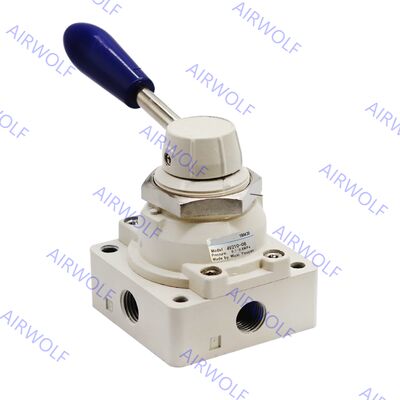

4HV230-08SL, 4HV330-08SL, 4HV330-10SL, 4HV330-15SL Válvula de palanca manual de 4/3 vías AIRTAC Serie 4HV 1/4", 3/8", 1/2"
En aplicación, las válvulas de la serie 4HV&4HVL son componentes versátiles para diversos escenarios de automatización industrial, incluyendo el control de maquinaria, equipos de embalaje y sistemas de manipulación de materiales. Su funcionamiento manual es ideal para situaciones que requieren control humano directo para pruebas, configuración, mantenimiento o como respaldo de seguridad. Las pautas de instalación enfatizan la verificación de daños durante el transporte, la garantía de la dirección correcta del flujo de aire y el uso de aire limpio y seco para evitar problemas. El diseño de las válvulas, que incluye opciones para diferentes tipos de rosca (Rc/PT, NPT) y la disponibilidad de una función de bloqueo en ciertos modelos, proporciona flexibilidad para los integradores de sistemas. Al ofrecer un control confiable e in situ de los actuadores neumáticos, estas válvulas de palanca manual mejoran la seguridad y la eficiencia operativa, contribuyendo a la fiabilidad general del sistema neumático.
Códigos de pedido:
| Tipo |
Tamaño de puerto |
Posiciones |
Nota |
Instalación |
| 4HV230-08SL |
1/4" |
4/3 vías |
Con bloqueo |
Instalación en panel |
| 4HV330-08SL |
1/4" |
4/3 vías |
Con bloqueo |
Instalación en panel |
| 4HV330-10SL |
3/8" |
4/3 vías |
Con bloqueo |
Instalación en panel |
| 4HV330-15SL |
1/2" |
4/3 vías |
Con bloqueo |
Instalación en panel |
Símbolo:
Especificación:
| Modelo |
4HV2□□
-08(L) |
4HV3□□
-08(L) |
4HV3□□
-10(L) |
| Fluido |
Aire (a filtrar por un elemento filtrante de 40 μm) |
| Funcionamiento |
Tipo de acción directa de control manual |
| Tamaño de puerto [Nota1] |
1/4" |
1/4" |
3/8" |
| Tamaño del orificio |
16.0mm²
(Cv=0.89) |
30.0mm²
(Cv=1.67) |
33.0mm²
(Cv=1.83) |
| Tipo de válvula |
4/2 vías, 4/3 vías |
| Lubricación |
No requerida |
| Rango de presión |
0~1.0MPa(0~145psi) |
| Presión de prueba |
1.5MPa(215psi) |
| Temperatura |
-20~70℃ |
| Ángulo de funcionamiento |
90°(4/3 Vías: 45°) |
[Nota1] Rosca PT, rosca G y rosca NPT disponibles.
Diagrama de flujo:
Estructura:
Dimensiones:
Estándares de calidad:
La empresa garantiza que los productos son productos originales nuevos, sin productos de segunda mano ni reacondicionados, o dejará una compensación de diez y devolverá el importe total, pero el comprador debido a nuestro error de compra de modelo no es responsable de las devoluciones, otra de las ventas de productos de la empresa disfruta de un año a partir de la fecha de envío de garantía de calidad, de acuerdo con los estándares de calidad originales, durante la garantía con problemas del producto, necesita confirmación de prueba por el fabricante, el proveedor a resolver, la parte de la demanda debido al almacenamiento, uso, mantenimiento deficiente causado por un producto de menor calidad, y no planteará objeciones.
Muestras:
Puede enviar una muestra para personalizar los productos, tenemos muchos ingenieros que pueden ayudar; Si desea un producto mío, pero no está seguro de si es lo que desea, puede solicitarme una muestra, será gratuita.
Servicio postventa:
Podemos proporcionar una serie de servicios postventa, como la introducción del producto, montaje, depuración, soporte técnico, etc.
Ventaja competitiva:
| Características de nuestro producto: |
Garantía de nuestros servicios: |
| 1) Precio competitivo |
1) Respuesta rápida (Respuesta en 24 horas) |
| 2) Buena calidad |
2) Muestras gratuitas (El cliente paga el costo de envío) |
| 3) Embalaje profesional |
3) 1 año de garantía |
| 4) Producir según las instrucciones de los clientes |
4) Fotos/vídeos disponibles durante la producción. |
| 5) Envío sin demora |
5) Inspección de carga y envío de fotos de carga antes del envío. |
